![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Главная Рефераты по рекламе Рефераты по физике Рефераты по философии Рефераты по финансам Рефераты по химии Рефераты по хозяйственному праву Рефераты по цифровым устройствам Рефераты по экологическому праву Рефераты по экономико-математическому моделированию Рефераты по экономической географии Рефераты по экономической теории Рефераты по этике Рефераты по юриспруденции Рефераты по языковедению Рефераты по юридическим наукам Рефераты по истории Рефераты по компьютерным наукам Рефераты по медицинским наукам Рефераты по финансовым наукам Рефераты по управленческим наукам Психология и педагогика Промышленность производство Биология и химия Языкознание филология Издательское дело и полиграфия Рефераты по краеведению и этнографии Рефераты по религии и мифологии Рефераты по медицине Рефераты по сексологии Рефераты по информатике программированию Краткое содержание произведений |
Статья: Активация алюмосиликатного катализатора трошковской глинойСтатья: Активация алюмосиликатного катализатора трошковской глинойМинибаев А.В., Гумеров Р.Х., Сим В.Э. Активность алюмосиликатных катализаторов наряду с содержанием цеолита NaY определяется содержанием оксида алюминия в аморфной матрице [1, 2]. При совместном осаждении гидроксида алюминия и кремниевой кислоты происходит образование алюмокремнегеля с содержанием оксида алюминия в матрице 10-12 %. Аморфная матрица обеспечивает максимальную активность и термическую стабильность цеолита при содержании в ней 30-40 % оксида алюминия. Увеличение содержания оксида алюминия в матрице от 12 до 30 % достигается добавлением природной глины - каолина. Однако введение каолина существенно понижает прочность катализатора [3]. Поэтому определенный интерес представляет испытание в качестве активатора глины, обладающей связующими свойствами и минимальным содержанием оксида железа, который вызывает образование газообразных продуктов крекинга. К глинам такого типа относится каолинитовая глина Трошковского месторождения, которая использовалась как связующий материал при грануляции цеолита NaY и NaX на Ишимбайском специализированном химическом заводе катализаторов. Средний состав глины в сухом состоянии приведен в табл. 1. Таблица 1.
ППП - потери при прокаливании Катализаторы готовили на основе промышленного шарикового алюмокремнегеля с катализаторного производства ОАО Салаватнефтеоргсинтез. Методика исследованийТрошковскую глину сушили при 1200 С в течение 6 часов, измельчали в фарфоровой ступке и отбирали ситовым способом фракцию менее 0,25 мм. В глину предварительно вводили 12 % цеолита NaY в редкоземельной форме в виде водной суспензии. Шарики сырого алюмокремнегеля отделяли от раствора на сите 2-3 мм и подсушивали на фильтровальной бумаге в течение 5 часов при комнатной температуре. Подсушенные шарики гидрогеля измельчали в фарфоровой ступке. Измельченную массу переносили в фарфоровую чашку с глиной и тщательно перемешивали. Полученную массу формовали в виде цилиндриков диаметром 9 мм и высотой 8-9 мм с помощью специального шприца. Цилиндрики сушили на воздухе при комнатной температуре в течение суток, в сушильном шкафу при 1200 С в течение 6 часов, прокаливали в стандартных условиях (4500 С - 6 часов, 6500 С - 4 часа [4]), прочность катализатора определяли по стандартной методике на приборе ПК-1. Также по стандартной методике определяли кажущуюся и насыпную плотности и удельный объем пор катализатора. Активность синтезированных катализаторов определяли на стандартной установке проточного типа [4] по выходу бензина, с пределами кипения НК - 2000 С. Выход бензина определяется перегонкой из колбы с дефлегматором на стандартной установке [4]. Условия крекинга сырья и перегонки жидких продуктов крекинга стандартизованы. Активность катализатора рассчитывали по формуле:
где: m - масса бензина с пределами кипения НК - 2000 С, г; - плотность сырья при комнатной температуре, г/см3; V - объем пропущенного сырья, см3. Результаты и их обсуждениеРезультаты исследования влияния добавок трошковской глины на активность, пористость и физико-механические свойства катализатора приведены в табл. 2. Таблица 2.
На рис. 1 показано влияние содержания глины на активность катализатора.
Как видно из рисунка, с повышением содержания глины от 1 до 8 % активность катализатора в реакции крекинга существенно увеличивается, от 27 до 37 % достигает максимума и при дальнейшем увеличении содержания глины до 20 % снижается до 29%. При содержании глины от 20 до 80 % активность катализатора практически не зависит от ее содержания.

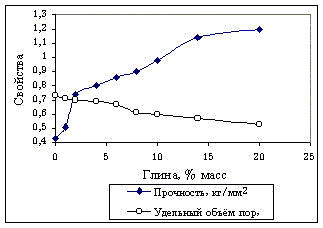

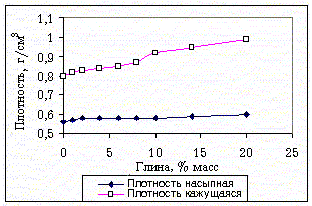

На рис. 2 показано влияние глины на пористость катализатора. Как видно из кривой 1, в изученном интервале концентраций глины удельный объем пор катализатора почти линейно уменьшается от 0,73 до 0,53 см3/г. Обработка экспериментальных результатов методом наименьших квадратов показала, что изменение пористости катализатора удовлетворительно описывается уравнением прямой y=(a a)x+(b b), где х меняется от 0 до 20 %, коэффициент корреляции R=0,9773. Наличие максимума на кривой активности объясняется следующим фактором. Реакция крекинга углеводородов протекает по кислотному механизму с участием кислот Бренстеда. Глубина реакции зависит от наличия кислотных центров в катализаторе и их доступности для углеводородов. Трошковская глина обладает кислотностью Бренстеда, но не имеет развитой пористой структуры. Алюмокремнегель обладает высокой пористостью. При смешивании небольших количеств глины с гидрогелем кислотные центры глины равномерно распределены в пористом гидрогеле и становятся доступными для углеводородов. С увеличением содержания глины до определенных пределов растет кислотность катализатора, что приводит к увеличению его активности. Однако увеличение содержания глины одновременно уменьшает пористость катализатора. И при определенном содержании глины из-за снижения пористости затрудняется доступ углеводородов к кислотным центрам катализатора, что проявляется в уменьшении его активности. Поэтому существует оптимальная концентрация глины, равная 10 %, при которой активность катализатора максимальна. Одна из кривых рис. 2 отражает изменение прочности катализатора при добавке глины. Во всем интервале изменения концентрации глины 1-20 % прочность катализатора увеличивается. Особенно резкое увеличение прочности наблюдается при добавке небольших количеств глины. Так, при добавке всего 4 % глины прочность катализатора увеличивается от 0,43 до 0,80 кг/мм2, т.е. почти в 2 раза. Это уменьшает износ катализатора и его потери с отходящими газами регенерации и с продуктами крекинга. На рис. 3 приведены данные по влиянию добавок глины на насыпную и кажущуюся плотность катализатора. В интервале концентраций глины от 1 до 20 % насыпная плотность катализатора увеличивается незначительно, от 0,5 до 0,6 г/см3. Кажущаяся плотность, которая косвенно характеризует пористость катализатора, в том же интервале концентраций глины увеличивается от 0,8 до 1,0 г/см3.
Резюме Введение в количестве до 8 % от катализатора трошковской глины приводит к увеличению активности катализатора крекинга по сравнению с промышленным на 10%. Прочность катализатора с содержанием 20% глины в 3 раза выше, чем промышленного. Список литературыМегедь Н.Ф., Мирский Я.В., Зозуля В.И. и др. Физико-химические свойства перспективного микросферического катализатора “микроцеокар” // Труды ГрозНИИ. Вып. 33. 1978. С. 66-71. Калико М.А., Федотова Т.В. Научные основы подбора и производства катализаторов. Новосибирск: СО АН СССР, 1964. С. 379-390. Минибаев А.В., Загидуллин Р.Р., Еникеев Т.Р. Активация алюмосиликатного катализатора каолином // Вестник Башкирского университета. 1996. № 3 (I). С. 28-31. ОСТ 38.01161-78. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
