ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

К КУРСОВОМУ ПРОЕКТУ
ПО ДИСЦИПЛИНЕ “БАЗЫ И БАНКИ ДАННЫХ”

Тема: “Проектирование и реализация базы данных”

Выполнил студент гр. Э-282:

Богдановский А. А.

Принял преподаватель:

Сухомлинов А. И.

________________________

Дата:

“ ” января 1996 г.

ОГЛАВЛЕНИЕ

СПИСОК ЛИТЕРАТУРЫ 7

Приложение I. Отчет по летней практике по теме \“Инфологическое моделирование\ 8

Приложение II. Программные тексты, запросы и схема данных 13

Приложение III. Таблицы данных с информацией 17

Приложение IV. Примеры отчетов 19

Постановка задачи

Лаборатория инженерной океанологии (ЛИО) при дальневосточном научно-исследовательском гидрометеорологическом институте (ДВНИГМИ) производит расчеты предельно-допустимых сбросов (ПДС) для предприятий различных видов деятельности. Расчет производится с помощью специальных программ расчета ПДС по методике /1/.

Разработать и реализовать базу данных (БД) “ПДС”, обеспечивающую хранение, накопление и предоставление всей информации о предприятии-заказчике, необходимой для программы расчета ПДС.

Разработка базы данных “ПДС”

Разработка базы данных “ПДС” проводилась в работе по летней практике. В этой работе была составлена полная инфологическая модель базы данных с типами сущностей, типами связей, их атрибутами и графическим представлением модели.

Отчет по вышеуказанной летней практике представлен в данной пояснительной записке в приложении I.

Реализация базы данных “ПДС”

База данных “ПДС” была реализована на СУБД Microsoft Access 2.0 в среде Microsoft Windows 3.1 * . При выборе СУБД использовались /3-5/. В качестве руководства по генерации таблиц, экранных форм, запросов, отчетов, по программированию макрокоманд и программных модулей использовалась /2/.

База данных вместе с таблицами данных, экранными формами, запросами, отчетными формами в Microsoft Access представляется в одном файле. База данных “ПДС” хранится в файле PDS.MDB.

Схема данных, тексты макрокоманд и программное описание элементов управление приведены в разделе . Описание реализованного рабочего места (АРМ) на основе базы “ПДС” приводится в разделе настоящей записки.

Схема данных и программные тексты

Так как представление структуры базы данных, экранных форм, запросов, отчетных форм в Microsoft Access обеспечивается внутренней реализацией СУБД (в отличие от распространенных СУБД типа dBase, FoxPro, и т. д., в которых эти характеристики описываются программным путем), то представление полного программного кода базы данных, написанной на Microsoft Access является невозможным, в связи с отсутствием такового.

Однако, при создании экранных форм для присвоения различных функций элементам управления - кнопкам - использовался внутренний язык СУБД - Access Basic. Некоторые процедуры, написанные на этом языке, представлены в приложении II.

В базе данных “ПДС” для генерации двух отчетов используется два запроса. Хотя эти запросы генерировались визуальными средствами, но есть возможность представить их в виде SQL-запроса. Эти два SQL-запроса представлены также в приложении II.

Для связи таблиц баз данных, также как и для запросов, используется визуальная генерация. Схема данных в графическом виде представлена также в приложении II.

Описание автоматизированного рабочего места

В результате работы было создано автоматизированное рабочее место (АРМ) в виде набора связанных экранных форм и отчетов, позволяющее вводить, редактировать, просматривать данные по предприятиям, по выпускам предприятий, загрязняющие вещества, концентрации веществ по выпускам, контрольные створы для выпусков, параметры загрязняющих веществ в контрольных створах. Кроме того, имеется возможность генерации отчетов по данным о выпусках предприятия и о концентрации загрязненных веществ по конкретному выпуску.

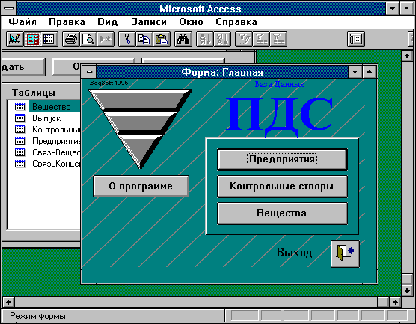

После загрузки главного (и единственного) файла базы “ПДС” PDS.MDB из СУБД Microsoft Access на экране автоматически появляется следующий экран:

Из главного экрана можно попасть в следующие экраны:

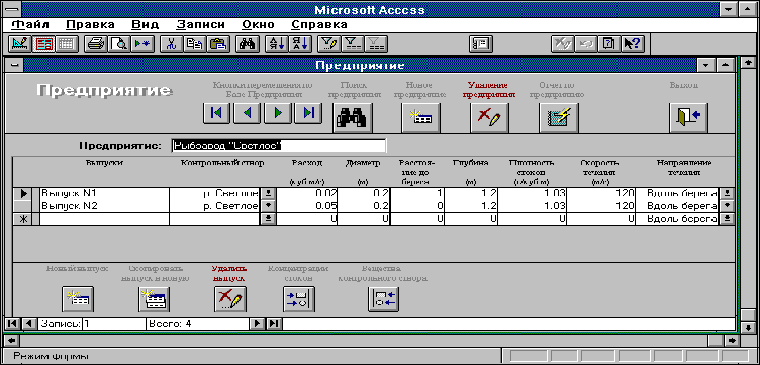

• Кнопка “Предприятия” - экран для работы с базой Предприятия (добавление, удаление, редактирование Предприятий и их выпусков, а также концентраций загрязняющих веществ по каждому выпусков):

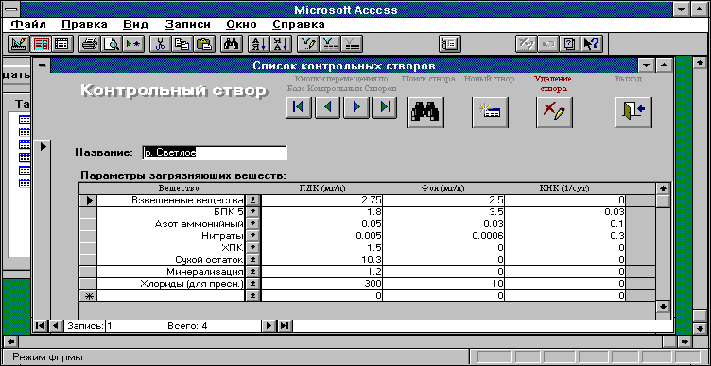

• Кнопка “Контрольные створы” - работа с базой контрольных створов вместе с базой загрязняющих веществ по каждому створу:

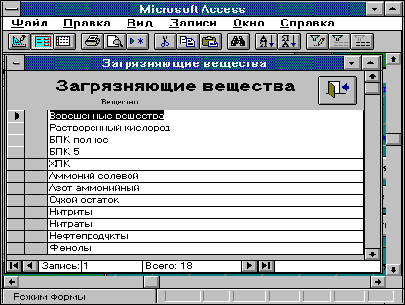

• Кнопка “Вещества” - добавление новых контролируемых загрязняющих веществ:

Таким образом, программа “поддержки” базы данных “ПДС” содержит три главные экранные формы, с помощью которых можно вести базу данных. Кроме этих форм, существует еще несколько, которые являются вспомогательными и вызываются из форм, описанных выше. Вспомогательные формы в данной записке не приводятся из-за их малозначимости.

Результаты работы

В результате непродолжительной работы с базой данных “ПДС” с помощью разработанных экранных форм были введены данные о нескольких предприятиях с информацией о выпусках. Таблицы, представляющие эти данные представлены в приложении III.

В приложении IV представлены два вида отчетов, которые может генерировать БД “ПДС”.

СПИСОК ЛИТЕРАТУРЫ

1. Методика расчета предельно-допустимых сбросов (ПДС) веществ в водные объекты со сточными водами. - Харьков, 1990, - 115 c.

2. Электронная встроенная гипертекстовая справочная система Microsoft Access, файл MSACC20.HLP, 4.7 Мбайта.

3. Журнал “PC Magazine Russian Edition” №7 1994, статья У. Плейна, “Microsoft Access”.

4. Журнал “PC Magazine Russian Edition” №5 1994.

5. Журнал “КомпьюТерра” №37-38 1994.

Приложение II. Программные тексты, запросы и схема данных

ПРОЦЕДУРЫ ОПИСАНИЯ ФУНКЦИЙ ЭЛЕМЕНТОВ УПРАВЛЕНИЯ ЭКРАННЫХ ФОРМ

Форма “Выпуски”

Sub ДобавлениеНовойЗапис_Click ()

On Error GoTo Err_ДобавлениеНовойЗапис_Click

DoCmd GoToRecord , , A_NEWREC

Exit_ДобавлениеНовойЗапис_Click:

Exit Sub

Err_ДобавлениеНовойЗапис_Click:

MsgBox Error$

Resume Exit_ДобавлениеНовойЗапис_Click

End Sub

Sub ДублироватьЗаписьВВы_Click ()

On Error GoTo Err_ДублироватьЗаписьВВы_Click

DoCmd DoMenuItem A_FORMBAR, A_EDITMENU, A_SELECTRECORD_V2, , A_MENU_VER20

DoCmd DoMenuItem A_FORMBAR, A_EDITMENU, A_COPY, , A_MENU_VER20

DoCmd DoMenuItem A_FORMBAR, A_EDITMENU, 6, , A_MENU_VER20'Paste Append

Exit_ДублироватьЗаписьВВы_Click:

Exit Sub

Err_ДублироватьЗаписьВВы_Click:

MsgBox Error$

Resume Exit_ДублироватьЗаписьВВы_Click

End Sub

Sub УдалениеЗаписиВВыпус_Click ()

On Error GoTo Err_УдалениеЗаписиВВыпус_Click

DoCmd DoMenuItem A_FORMBAR, A_EDITMENU, A_SELECTRECORD_V2, , A_MENU_VER20

DoCmd DoMenuItem A_FORMBAR, A_EDITMENU, A_DELETE_V2, , A_MENU_VER20

Exit_УдалениеЗаписиВВыпус_Click:

Exit Sub

Err_УдалениеЗаписиВВыпус_Click:

MsgBox Error$

Resume Exit_УдалениеЗаписиВВыпус_Click

End Sub

Sub ВызовФормы_Концентра_Click ()

On Error GoTo Err_ВызовФормы_Концентра_Click

Dim DocName As String

DocName = "Концентрация Стоков"

DoCmd OpenForm DocName, , , "[Выпуск] = Forms![Предприятие]![Выпуск].Form![Выпуск]"

Exit_ВызовФормы_Концентра_Click:

Exit Sub

Err_ВызовФормы_Концентра_Click:

MsgBox Error$

Resume Exit_ВызовФормы_Концентра_Click

End Sub

Sub Кнопка47_Click ()

On Error GoTo Err_Кнопка47_Click

Dim DocName As String

Dim LinkCriteria As String

DocName = "КонтрольныйСтвор"

LinkCriteria = "[Контрольный Створ] = Forms![Предприятие]![Выпуск].Form![Поле46]"

DoCmd OpenForm DocName, , , LinkCriteria

DoCmd GoToControl "Внедренный_объект16"

Forms![КонтрольныйСтвор]![ПереходКПервойЗаписиВПредприятиях].Доступ = 0

Forms![КонтрольныйСтвор]![ПереходКПредыдущейЗаписиВПредприятиях].Доступ = 0

Forms![КонтрольныйСтвор]![ПереходКСледующейЗаписиВПредприятиях].Доступ = 0

Forms![КонтрольныйСтвор]![ПереходКПоследнейЗаписиВПредприятиях].Доступ = 0

Forms![КонтрольныйСтвор]![Кнопка20].Доступ = 0

Forms![КонтрольныйСтвор]![Кнопка21].Доступ = 0

Forms![КонтрольныйСтвор]![Кнопка22].Доступ = 0

Forms![КонтрольныйСтвор]![Название].Доступ = 0

Exit_Кнопка47_Click:

Exit Sub

Err_Кнопка47_Click:

MsgBox Error$

Resume Exit_Кнопка47_Click

End Sub

Форма “Главная”

Sub Кнопка2_Click ()

On Error GoTo Err_Кнопка2_Click

Dim DocName As String

Dim LinkCriteria As String

DocName = "Предприятие"

DoCmd OpenForm DocName, , , LinkCriteria

Exit_Кнопка2_Click:

Exit Sub

Err_Кнопка2_Click:

MsgBox Error$

Resume Exit_Кнопка2_Click

End Sub

Sub Кнопка3_Click ()

On Error GoTo Err_Кнопка3_Click

Dim DocName As String

Dim LinkCriteria As String

DocName = "КонтрольныйСтвор"

DoCmd OpenForm DocName, , , LinkCriteria

Exit_Кнопка3_Click:

Exit Sub

Err_Кнопка3_Click:

MsgBox Error$

Resume Exit_Кнопка3_Click

End Sub

Sub Кнопка9_Click ()

On Error GoTo Err_Кнопка9_Click

DoCmd Close

Exit_Кнопка9_Click:

Exit Sub

Err_Кнопка9_Click:

MsgBox Error$

Resume Exit_Кнопка9_Click

End Sub

Sub Кнопка6_Click ()

On Error GoTo Err_Кнопка6_Click

Dim DocName As String

Dim LinkCriteria As String

DocName = "О программе"

DoCmd OpenForm DocName, , , LinkCriteria

Exit_Кнопка6_Click:

Exit Sub

Err_Кнопка6_Click:

MsgBox Error$

Resume Exit_Кнопка6_Click

End Sub

Sub Кнопка5_Click ()

On Error GoTo Err_Кнопка5_Click

Dim DocName As String

Dim LinkCriteria As String

DocName = "Вещество"

DoCmd OpenForm DocName, , , LinkCriteria

Exit_Кнопка5_Click:

Exit Sub

Err_Кнопка5_Click:

MsgBox Error$

Resume Exit_Кнопка5_Click

End Sub

Форма “КонтрольныйСтвор”

Sub Form_Close ()

Forms![КонтрольныйСтвор]![ПереходКПервойЗаписиВПредприятиях].Доступ = 1

Forms![КонтрольныйСтвор]![ПереходКПредыдущейЗаписиВПредприятиях].Доступ = 1

Forms![КонтрольныйСтвор]![ПереходКСледующейЗаписиВПредприятиях].Доступ = 1

Forms![КонтрольныйСтвор]![ПереходКПоследнейЗаписиВПредприятиях].Доступ = 1

Forms![КонтрольныйСтвор]![Кнопка20].Доступ = 1

Forms![КонтрольныйСтвор]![Кнопка21].Доступ = 1

Forms![КонтрольныйСтвор]![Кнопка22].Доступ = 1

Forms![КонтрольныйСтвор]![Название].Доступ = 1

End Sub

Sub ВыходИзФормыКонтроль_Click ()

On Error GoTo Err_ВыходИзФормыКонтроль_Click

DoCmd Close

Exit_ВыходИзФормыКонтроль_Click:

Exit Sub

Err_ВыходИзФормыКонтроль_Click:

MsgBox Error$

Resume Exit_ВыходИзФормыКонтроль_Click

End Sub

Sub Кнопка20_Click ()

On Error GoTo Err_Кнопка20_Click

DoCmd DoMenuItem A_FORMBAR, A_EDITMENU, 10, , A_MENU_VER20

Exit_Кнопка20_Click:

Exit Sub

Err_Кнопка20_Click:

MsgBox Error$

Resume Exit_Кнопка20_Click

End Sub

Sub Кнопка21_Click ()

On Error GoTo Err_Кнопка21_Click

DoCmd GoToRecord , , A_NEWREC

Exit_Кнопка21_Click:

Exit Sub

Err_Кнопка21_Click:

MsgBox Error$

Resume Exit_Кнопка21_Click

End Sub

Sub Кнопка22_Click ()

On Error GoTo Err_Кнопка22_Click

DoCmd DoMenuItem A_FORMBAR, A_EDITMENU, A_SELECTRECORD_V2, , A_MENU_VER20

DoCmd DoMenuItem A_FORMBAR, A_EDITMENU, A_DELETE_V2, , A_MENU_VER20

Exit_Кнопка22_Click:

Exit Sub

Err_Кнопка22_Click:

MsgBox Error$

Resume Exit_Кнопка22_Click

End Sub

Sub ПереходКПервойЗаписи_Click ()

On Error GoTo Err_ПереходКПервойЗаписи_Click

DoCmd GoToRecord , , A_FIRST

Exit_ПереходКПервойЗаписи_Click:

Exit Sub

Err_ПереходКПервойЗаписи_Click:

MsgBox Error$

Resume Exit_ПереходКПервойЗаписи_Click

End Sub

Sub ПереходКПоследнейЗап_Click ()

On Error GoTo Err_ПереходКПоследнейЗап_Click

DoCmd GoToRecord , , A_LAST

Exit_ПереходКПоследнейЗап_Click:

Exit Sub

Err_ПереходКПоследнейЗап_Click:

MsgBox Error$

Resume Exit_ПереходКПоследнейЗап_Click

End Sub

Sub ПереходКПредыдущейЗа_Click ()

On Error GoTo Err_ПереходКПредыдущейЗа_Click

DoCmd GoToRecord , , A_PREVIOUS

Exit_ПереходКПредыдущейЗа_Click:

Exit Sub

Err_ПереходКПредыдущейЗа_Click:

If Err <> 2105 Then MsgBox Error$

Resume Exit_ПереходКПредыдущейЗа_Click

End Sub

Sub ПереходКСледующейЗап_Click ()

On Error GoTo Err_ПереходКСледующейЗап_Click

DoCmd GoToRecord , , A_NEXT

Exit_ПереходКСледующейЗап_Click:

Exit Sub

Err_ПереходКСледующейЗап_Click:

If Err <> 2105 Then MsgBox Error$

Resume Exit_ПереходКСледующейЗап_Click

End Sub

Форма “Концентрация Стоков”

Sub ЗакрытиеФормы_Концен_Click ()

On Error GoTo Err_ЗакрытиеФормы_Концен_Click

DoCmd Close

Exit_ЗакрытиеФормы_Концен_Click:

Exit Sub

Err_ЗакрытиеФормы_Концен_Click:

MsgBox Error$

Resume Exit_ЗакрытиеФормы_Концен_Click

End Sub

Sub ОтчетПоКонцентрациям_Click ()

On Error GoTo Err_ОтчетПоКонцентрациям_Click

Dim DocName As String

DocName = "ОтчетПоКонцентрациям"

DoCmd OpenReport DocName, A_PREVIEW

Exit_ОтчетПоКонцентрациям_Click:

Exit Sub

Err_ОтчетПоКонцентрациям_Click:

MsgBox Error$

Resume Exit_ОтчетПоКонцентрациям_Click

End Sub

Форма “Предприятие”

Sub Закрыть_Форму_Предпр_Click ()

On Error GoTo Err_Закрыть_Форму_Предпр_Click

DoCmd Close

Exit_Закрыть_Форму_Предпр_Click:

Exit Sub

Err_Закрыть_Форму_Предпр_Click:

MsgBox Error$

Resume Exit_Закрыть_Форму_Предпр_Click

End Sub

Sub Запустить_Форму_Выпу_Click ()

On Error GoTo Err_Запустить_Форму_Выпу_Click

Dim DocName As String

Dim LinkCriteria As String

DocName = "Выпуск"

DoCmd OpenForm DocName, , , LinkCriteria

Exit_Запустить_Форму_Выпу_Click:

Exit Sub

Err_Запустить_Форму_Выпу_Click:

MsgBox Error$

Resume Exit_Запустить_Форму_Выпу_Click

End Sub

Sub НоваяЗаписьВПредприя_Click ()

On Error GoTo Err_НоваяЗаписьВПредприя_Click

DoCmd GoToRecord , , A_NEWREC

Exit_НоваяЗаписьВПредприя_Click:

Exit Sub

Err_НоваяЗаписьВПредприя_Click:

MsgBox Error$

Resume Exit_НоваяЗаписьВПредприя_Click

End Sub

Sub ОтчетПоВыпускам_Click ()

On Error GoTo Err_ОтчетПоВыпускам_Click

Dim DocName As String

DocName = "ОтчетПоВыпускамПредприятия"

DoCmd OpenReport DocName, A_PREVIEW

Exit_ОтчетПоВыпускам_Click:

Exit Sub

Err_ОтчетПоВыпускам_Click:

MsgBox Error$

Resume Exit_ОтчетПоВыпускам_Click

End Sub

Sub ПереходКПервойЗаписи_Click ()

On Error GoTo Err_ПереходКПервойЗаписи_Click

DoCmd GoToRecord , , A_FIRST

Exit_ПереходКПервойЗаписи_Click:

Exit Sub

Err_ПереходКПервойЗаписи_Click:

MsgBox Error$

Resume Exit_ПереходКПервойЗаписи_Click

End Sub

Sub ПереходКПоследнейЗап_Click ()

On Error GoTo Err_ПереходКПоследнейЗап_Click

DoCmd GoToRecord , , A_LAST

Exit_ПереходКПоследнейЗап_Click:

Exit Sub

Err_ПереходКПоследнейЗап_Click:

MsgBox Error$

Resume Exit_ПереходКПоследнейЗап_Click

End Sub

Sub ПереходКПредыдущейЗа_Click ()

On Error GoTo Err_ПереходКПредыдущейЗа_Click

DoCmd GoToRecord , , A_PREVIOUS

Exit_ПереходКПредыдущейЗа_Click:

Exit Sub

Err_ПереходКПредыдущейЗа_Click:

If Err <> 2105 Then MsgBox Error$

Resume Exit_ПереходКПредыдущейЗа_Click

End Sub

Sub ПереходКСледующейЗап_Click ()

On Error GoTo Err_ПереходКСледующейЗап_Click

DoCmd GoToRecord , , A_NEXT

Exit_ПереходКСледующейЗап_Click:

Exit Sub

Err_ПереходКСледующейЗап_Click:

If Err <> 2105 Then MsgBox Error$

Resume Exit_ПереходКСледующейЗап_Click

End Sub

Sub ПоискЗаписиВПредприя_Click ()

On Error GoTo Err_ПоискЗаписиВПредприя_Click

DoCmd DoMenuItem A_FORMBAR, A_EDITMENU, 10, , A_MENU_VER20

Exit_ПоискЗаписиВПредприя_Click:

Exit Sub

Err_ПоискЗаписиВПредприя_Click:

MsgBox Error$

Resume Exit_ПоискЗаписиВПредприя_Click

End Sub

Sub Редактирование_Выпус_Click ()

On Error GoTo Err_Редактирование_Выпус_Click

Dim DocName As String

Dim LinkCriteria As String

DocName = "Выпуск"

LinkCriteria = "[Предприятие] = [Предприятие]![Предприятие]"

DoCmd OpenForm DocName, , , LinkCriteria

Exit_Редактирование_Выпус_Click:

Exit Sub

Err_Редактирование_Выпус_Click:

MsgBox Error$

Resume Exit_Редактирование_Выпус_Click

End Sub

Sub СписокПредприятийДля_AfterUpdate ()

DoCmd ApplyFilter , "НазваниеПредприятие = Me![СписокПредприятийДляПоиска]"

End Sub

Sub УдалениеЗаписиВПредп_Click ()

On Error GoTo Err_УдалениеЗаписиВПредп_Click

DoCmd DoMenuItem A_FORMBAR, A_EDITMENU, A_SELECTRECORD_V2, , A_MENU_VER20

DoCmd DoMenuItem A_FORMBAR, A_EDITMENU, A_DELETE_V2, , A_MENU_VER20

Exit_УдалениеЗаписиВПредп_Click:

Exit Sub

Err_УдалениеЗаписиВПредп_Click:

MsgBox Error$

Resume Exit_УдалениеЗаписиВПредп_Click

End Sub

ЗАПРОСЫ ДЛЯ СОЗДАНИЯ ОТЧЕТОВ (В ФОРМЕ SQL)

Запрос “ЗапросДляОтчетаПоВыпускам”

SELECT DISTINCTROW Предприятие.НазваниеПредприятия, Выпуск.НазваниеВыпуска, Выпуск.Расход, Выпуск.Диаметр, Выпуск.РасстояниеДоБерега, Выпуск.Глубина, Выпуск.СкоростьТечения

FROM Предприятие INNER JOIN Выпуск ON Предприятие.Предприятие = Выпуск.Предприятие

WHERE ((Предприятие.НазваниеПредприятия=[Forms]![Предприятие]![НазваниеПредприятия]));

Запрос “ЗапросДляОтчетаПоКонцентрациям”

SELECT DISTINCTROW Выпуск.НазваниеВыпуска, Вещество.Название, СвязьКонцентрацияСтока.Коцентрация, Выпуск.Выпуск

FROM Выпуск INNER JOIN (Вещество INNER JOIN СвязьКонцентрацияСтока ON Вещество.Вещество = СвязьКонцентрацияСтока.Вещество) ON Выпуск.Выпуск = СвязьКонцентрацияСтока.Выпуск

WHERE ((Выпуск.Выпуск=[forms]![Концентрация Стоков]![Выпуск]));

СХЕМА ДАННЫХ

Приложение III. Таблицы данных с информацией

Таблица “Вещество”

Таблица “Выпуск”

Таблица “Контрольный Створ”

Таблица “Предприятие”

Таблица “СвязьВеществаКонтрольногоСтвора”

Таблица “СвязьКонцентрацияСтока”

Приложение IV. Примеры отчетов

ОТЧЕТ ПО ВЫПУСКАМ ПРЕДПИЯТИЯ

Информация о выпусках предприятия

Название предприятия: Рыбзавод "Светлое"

Название выпуска: Выпуск N1

Расход: 0.02 куб. м/с

Диаметр: 0.2 м

Расстояние до берега: 1 м

Глубина: 1.2 м

120 м/с

Скорость течения:

Название предприятия: Рыбзавод "Светлое"

Название выпуска: Выпуск N2

Расход: 0.05 куб. м/с

Диаметр: 0.2 м

Расстояние до берега: 0 м

Глубина: 1.2 м

120 м/с

Скорость течения:

ОТЧЕТ ПО ЗАГРЯЗНЯЮЩИМ ВЕЩЕСТВАМ ВЫПУСКА

Концентрации веществ по выпуску

Выпуск N1

Предприятие: Рыбзавод "Светлое"

Вещество Концентрация

(мг/л)

БПК полное 2.4

Азот аммонийный 0.01

Нитраты 0.001

Минерализация 0

Нефтепродукты 0.005

Хлориды (для пресн.) 10

Амминосульфаты (гр. СПАВ) 1.2

Нитриты 0.0003

Сульфаты 0

* Базы данных Microsoft Access принадлежат к типу реляционных баз данных. В таких базах данных сведения, относящиеся к различным вопросам, сохраняются в отдельных таблицах. Возможность вывода информации из базы данных обеспечивается указанием соотношений между объектами. (вырезка из /2/).

Владивосток

1996

M

Дальневосточный Государственный

Технический Университет

Кафедра Технической Кибернетики и Информатики

ОТЧЕТ

по летней практике

Тема: “Инфологическое моделирование базы данных”

Студент группы Э-282:

Богдановский А. А.

Преподаватель:

Сухомлинов А. И.

Владивосток

1995

Постановка задачи

Составить инфологическую модель базы данных (БД), необходимой для предоставления информации программе расчета предельно-допустимых сбросов (ПДС) сточных вод предприятий в прибрежную зону моря.

Эта программа производит расчет максимально-допустимых концентраций загрязняющих веществ в выпусках сточной воды

Предприятие, для которого производится расчет ПДС может иметь несколько выпусков. Каждый выпуск характеризуется своими техническими параметрами, которые учитываются в расчетах. Каждый выпуск имеет свой набор загрязняющих веществ. Для каждого выпуска существует свой контрольный створ (точка на море, отстоящая от места выпуска на 50-500 м, в которой производится замер концентраций загрязняющих веществ). Несколько выпусков могут иметь один и тот же контрольный створ, но не наоборот.

Расчет производится для каждого выпуска в отдельности в два этапа. Первый - это расчет для каждого загрязняющего вещества индивидуального ПДС (без учета других веществ) по специальной методике*. Для этого расчета требуются следующие данные: фоновая концентрация вещества в контрольном створе, концентрация вещества в сточных водах выпуска, диаметр выпускного отверстия, минимальная скорость морского течения в месте выпуска, расход сточных вод, угол истечения стоков относительно поверхности моря, расстояние от выпуска до поверхности моря, до берега и до ближайшей границы водопользования (т. е. до контрольного створа), коэффициент неконсервативности (КНК) вещества, предельно допустимая концентрация (ПДК) вещества в контрольном створе.

Второй этап - расчет ПДС для каждого вещества на основе индивидуального ПДС с учетом других веществ, находящихся в одной группе с одинаковым лимитирующим фактором вредности (ЛФВ) или в одной группе с одинаковым классом опасности. Распределение веществ по группам ЛФВ и классам опасности происходит в зависимости от типа водопользования предприятия, для которого считается ПДС.

Проектируемая БД должна содержать информацию по всем предприятиям, для которых производился расчет ПДС. Значения фоновых концентраций, концентраций в стоках и ПДК веществ должны быть закреплены за датой.

Таким образом, программе расчета ПДС требуются следующие данные:

• наименование и характеристики всех выпусков, для которых производится расчет ПДС;

• список всех контролируемых веществ для каждого выпуска с концентрациями этих веществ в сточных водах;

• ПДК, фоновая концентрация и КНК веществ в контрольных створах для каждого выпуска;

• таблица соответствий веществ с ЛФВ в зависимости от типа водопользования предприятия, для которого производится расчет.

Типы сущностей и атрибуты

Типы связей и атрибуты

Ограничения

Ключи

Виды связей

1. Один-к-одному

   ИмеетТипВодопользования


2. Один-ко-многим
   ИмеетВыпуск Предприятие Ю Выпуск
   ИмеетКонтрольныйСтвор КонтрольныйСтвор Ю Выпуск


3. Многие-ко-многим
   КонцентрацияСтока
   КонцентрацияФона
   КонцентрацияПД
   КНК


Ограничения по существованию

Графическое представление инфологической модели (ER-диаграмма)

* ВНИИВО, “Методика расчета ПДС веществ в водные объекты со сточными водами”, Харьков 1990 г.

M
