Контрольная работа № 1

Преобразовать числа из десятичной системы счисления в двоичную и шестнадцатеричную : 5 ; 38 ; 93 ; 175 ; 264.

Задача № 2

Преобразовать числа, записанные в прямом двоичном коде в десятичный и шестнадцатеричный код : 0011 ; 1000010 ; 00011011000 .

Задача № 3

Выполнить следующие арифметические действия с двоичными числами, заданными в прямом коде : 0011 + 1000110 ; 10000001 - 1000110

Задача № 4

Выполнить следующее арифметическое действие в 8-ми разрядной сетке ( старший бит содержит знак числа ) : 5 х 25

Контрольная работа № 2

Задача № 1

Определить размер памяти в килобайтах ( байтах ), если данная память адресуется с адреса A0EDH по адрес EF34H. Одна ячейка памяти занимает 8 бит

Для решения определим вначале кол-во ячеек памяти, адресуемых одним разрядом при 16- теричной системе адресации.

Таким образом, начальный и конечный адреса в десятичной системе будут :

A0EDH = 4096 * 10 + 256 * 0 + 16 * 14 + 1 * 13 + 1= 41198 ;

EF34H = 4096 * 14 + 256 * 15 + 16 * 3 + 1 * 4 +1 = 61237 .

61237 - 41198 = 20039.

20039 = 19 * 1024 + 583.

Итак, размер памяти будет 20039 байт или 19 кБ. 583 байт

Задача № 2

Символьная строка расположена в ОЗУ начиная с адреса 0006H. Известно, что под каждый символ отводится одна ячейка памяти. Число символов в строке = 731. Определить адрес для обращения к последнему символу строки.

Порядковый номер последней ячейки памяти в десятичной системе будет 731 + 6 = 737. Переведем 738 из десятичной системы в двоичную :

73710 = 0010111000012

Теперь переводим в 16 - теричную : 0010111000012 = 02E116

Ответ : адрес последнего символа 02E1H

Задача № 3

Составить программу на Ассемблере с комментариями :

Подсчитать число символов в строке, расположенной в области начиная с адреса 1000H и заканчивая адресом 2000H без учета пробелов, если известно, что каждый символ занимает одну ячейку памяти и пробел кодируется как 01H.

Максимальное число символов в строке 2000h -1000h=1000h=409610

После выполнения программы результат будет помещен в HL.

LXI SP,3000h ; указание вершины стека

LXI H,1000h ; адрес 1-го элемента => в HL

LXI D,1000h ; загрузка счетчика в D,E

XRA A ; обнуление аккумулятора

STA 2001h ; обнуление счетчика количества символов

STA 2002h ; обнуление счетчика количества символов

MVI B,01h ; код пробела => в В

LOOP:

MOV A,M ; загрузить символ из ячейки М в аккумулятор

CMP B ; проверка на код пробела

JNZ COUNT ; если не совпадает, переход к COUNT, иначе - дальше

INX H ; адрес следующего символа

DCX D ; уменьшить счетчик

JZ EXIT ; если счетчик = 0, на выход

JMP LOOP ; в начало цикла

COUNT:

PUSH H ; выгрузить содержимое HL в стек

LHLD 2001h ; загрузить HL содержимым счетчика количества символов

INX H ; увеличить счетчик на 1

SHLD 2001h ; сохранить счетчик количества символов в 2001h, 2002h

POP H ; восстановить в HL сохраненный адрес

RET ; возврат из подпрограммы

EXIT:

LHLD 2001h ; загрузить HL содержимым счетчика количества символов

END

Задача № 4

Составить программу на Ассемблере, направленную на решение математической функции :

Z = lg(x+1)

Натуральный и десятичный логарифмы одного и того же числа (в данном случае - выражения) связаны простым соотношением, позволяющим переходить от одного к другому :

lg x = Mlnx , где M = 1/ln10 = 0,434294481903252…

т.е., десятичный логарифм числа x = натуральному логарифму этого же числа, умноженному на постоянный множитель M = 0,434294481903252…, называемый модулем перехода от натуральных логарифмов к десятичным.

В соответствии с вышесказанным, lg (x+1) = 0,434294481903252…* ln(x+1)

Для вычисления ln(x+1) используем разложение в ряд :

ln(x+1) = x-x2/2+x3/3-x4/4+x5/5-x6/6+x7/7-x8/8+…

В результате алгоритм решения сводится к четырем арифметическим действиям : + ; - ; * ; /.

Перед выполнением арифметических действий над числами с плавающей запятой условимся первое число размещать в регистрах EHL, второе – в регистрах DBC; результат операции оставлять в EHL.

Формат представления чисел с плавающей запятой :

Где : S – знак числа ( 1-отрицательный, 0-положительный ), P0…P7 – 8-битный смещенный порядок, M1 … M15 – мантисса . Скрытый бит целой части мантиссы в нормализованных числах содержит 1

До начала вычислений число Х должно быть размещено в памяти по адресам 1000h-1002h.

;начало цикла вычислений

CALC1:

LXI H,1003h ; сохранение адреса первой ячейки

SHLD 1020h ; для хранения XN

CALL LOAD ; Загрузка Х в EHL

;цикл вычисления XN

CALC2:

CALL LOAD1 ;Загрузка Х в DBC

CALL MULF ; Умножение чисел с плавающей точкой

MOV B,H ; HL=>BC

MOV C,L

LHLD 1020h ;загрузить адрес ячейки памяти для хранения Хn

MOV M,E ;Хn => в память

INX H

MOV M,B

INX H

MOV M,C

INX H

SHLD 1020h ;запомнить адрес ячейки памяти для следующего Хn

MOV H,B ;BC=>HL

MOV L,C

LDA 1021h ;содержимое ячейки => в аккумулятор

CPI 15h ;если получены все значения Хn,

JZ CALC3 ;переход на CALC3

JMP CALC2 ;иначе- в начало

CALC3:

LXI H,1022h ;

MVI M,01h ;загрузить в ячейку 1022h делитель

LXI H,1003h ;

SHLD 1020h ;содержимое HL => в память

;цикл вычисления XN/N

CALC4:

MOV B,H ; HL=>BC

MOV C,L

LHLD 1020h ;загрузить адрес ячейки памяти для хранения N

MOV E,M ;Хn => в регистры

INX H

MOV B,M

INX H

MOV C,M

SHLD 1020h ;запомнить адрес ячейки памяти для следующего Хn

MOV H,B ;BC=>HL

MOV L,C

PUSH H ;

LXI H,1022h ;N => в ячейку С

MOV C,M

POP H ;

MVI D,00h

MVI B,00h

CALL DIVF ; Деление чисел с плавающей точкой

MOV B,H ; HL=>BC

MOV C,L

LHLD 1020h ;загрузить адрес ячейки памяти для хранения Хn/N

DCX H ;

DCX H ;

MOV M,E ;Хn/N => в память

INX H

MOV M,B

INX H

MOV M,C

INX H

SHLD 1020h ;запомнить адрес ячейки памяти для следующего Хn/N

MOV H,B ;BC=>HL

MOV L,C

PUSH H ;

LXI H,1022h ;N => в ячейку С

MOV C,M ;инкремент N

INR C

MOV M,C

POP H ;

LDA 1021h ;содержимое ячейки => в аккумулятор

CPI 15h ;если получены все значения Хn,

JZ CALC5 ;переход на CALC5

JMP CALC4 ;иначе- в начало

CALC5:

LXI H,1003h ;

SHLD 1020h ;

;

CALC6:

LHLD 1020h ;загрузить адрес ячейки памяти для хранения N

MOV D,M ;Хn/N => в регистры D,B,C.

INX H

MOV B,M

INX H

MOV C,M

INX H

SHLD 1020h ;запомнить адрес ячейки памяти для следующего Хn/N

;

;вычисление ln(x+1)

CALC7:

CALL LOAD ; Загрузка Х в EHL

CALL SUBF ; Вычитание чисел с плавающей точкой

CALL CALC8 ; загрузка Хn+1/N+1 в регистры D,B,C.

CALL ADDF ; Сложение чисел с плавающей точкой

CALL CALC8 ; загрузка Хn+1/N+1 в регистры D,B,C.

CALL SUBF ; Вычитание чисел с плавающей точкой

CALL CALC8 ; загрузка Хn+1/N+1 в регистры D,B,C.

CALL ADDF ; Сложение чисел с плавающей точкой

CALL CALC8 ; загрузка Хn+1/N+1 в регистры D,B,C.

CALL SUBF ; Вычитание чисел с плавающей точкой

CALL CALC8 ; загрузка Хn+1/N+1 в регистры D,B,C.

CALL ADDF ; Сложение чисел с плавающей точкой

CALL CALC8 ; загрузка Хn+1/N+1 в регистры D,B,C.

MVI D,00h ; загрузка модуля пере-

MVI B,2Bh ; хода в DBC

MVI C,2Bh

CALL MULF ; Умножение ln(x+1) на модуль перехода к lg

JMP EXIT ; на выход

;

;загрузка Хn+1/N+1 в регистры D,B,C.

CALC8:

PUSH H

LHLD 1020h ;загрузить адрес ячейки памяти для хранения N

MOV D,M ;Хn/N => в регистры D,B,C.

INX H

MOV B,M

INX H

MOV C,M

INX H

SHLD 1020h ;запомнить адрес ячейки памяти для следующего Хn/N

POP H ;

RET ;

;

EXIT:

HLT ; Останов

;

;

;

;Загрузка Х в EHL

LOAD:

LXI H,1000h ;загрузка в HL адреса порядка Х

MOV E,M ;загрузка порядка Х в Е

LHLD 1001h ;загрузка мантиссы в HL

RET ;

;Загрузка Х в DBC

LOAD1:

PUSH H ;выгрузка в стек HL

LXI H,1000h ;загрузка в HL адреса порядка Х

MOV D,M ;загрузка порядка Х в D

INX H ;

MOV B,M ;

INX H ;

MOV C,M ;загрузка мантиссы в BC

POP H ;загрузка из стека HL

RET ;

;Образование дополнительного кода числа в регистре HL

comp:

mov A,H ;

CMA ;

MOV H,A ;

MOV A,L ;

CMA ;

MOV L,A ;

INX H ;

RET ;

;Проверка знака и образование дополнительного кода

NEG:

MOV A,E ;

ORA E ;

JP NOTDK ;

CALL COMP ; Образование дополнительного кода числа в регистре HL

NOTDK: RET ;

;Сдвиг содержимого HL вправо на 1 бит:

SHIFT:

MOV A,H ;

RAR ;

MOV H,A ;

MOV A,L ;

RAR ;

MOV L,A ;

RET ;

;Обмен содержимого регистров EHL и DBC

SWAP:

PUSH B ;

XTHL ;

POP B ;

MOV A,D ;

MOV D,E ;

MOV E,A ;

RET ;

;Восстановление числа с плавающей точкой

REC:

MOV A,H ;

ADD A ;

MOV A,E ;

RAL ;

MOV E,A ;

MOV A,H ;

ORI 80H ;

MOV H,A ;

RET ;

;Преобразование числа в стандартный формат

PACK:

LDA SIGN ;

ADD A ;

MOV A,E ;

MOV D,A ;

RAR ;

MOV E,A ;

MOV A,H ;

ANI 7FH ;

MOV H,A ;

MOV A,D ;

RRC ;

ANI 80H ;

ORA H ;

MOV H,A ;

RET ;

;Сложение чисел с плавающей точкой

ADDF:

MOV A,D ;

XRA E ;

JP ADDF1 ;

MOV A,D ;

XRI 80H ;

MOV D,A ;

JMP SUBF ;

;

ADDF1:

MOV A,D ;

ORA B ;

ORA C ;

JZ ADDF8 ;

MOV A,E ;

ORA H ;

ORA L ;

JNZ ADDF2 ;

CALL SWAP ; Обмен содержимого регистров EHL и DBC

JMP ADDF8 ;

;

ADDF2:

MOV A,D ;

STA SIGN ;

CALL REC ;

CALL SWAP ; Обмен содержимого регистров EHL и DBC

CALL REC ; Восстановление числа с плавающей точкой

;

MOV A,E ;

SUB D ;

JNC ADDF3 ;

CALL SWAP ; Обмен содержимого регистров EHL и DBC

MOV A,E ;

SUB D ;

;

; В EHL большее число, в аккумуляторе разность потенциалов

ADDF3:

JZ ADDF6 ;

CPI 16 ;

JC ADDF4 ;

JMP ADDF7 ;

;

;Можно сдвигать мантиссу меньшего числа

ADDF4:

MOV E,A ;

CALL SWAP ; Обмен содержимого регистров EHL и DBC

ADDF5:

ORA A ;

CALL SHIFT ; Сдвиг содержимого HL вправо на 1 бит:

INR E ;

DCR D ;

JNZ ADDF5 ;

;

;В регистре Е общий порядок. Можно складывать мантиссы

ADDF6:

DAD B ;

JNC ADDF7 ;

INR E ;

JZ ADDF8 ;

ORA A ;

CALL SHIFT ; Сдвиг содержимого HL вправо на 1 бит:

;

ADDF7:

CALL PACK ; Преобразование числа в стандартный формат

;

ADDF8:

RET ;

;

;Вычитание чисел с плавающей точкой

SUBF:

MOV A,D ;

XRA E ;

JP SUBF1 ;

MOV A,D ;

XRI 80H ;

MOV D,A ;

JMP ADDF ; Сложение чисел с плавающей точкой

SUBF1:

MOV A,D ;

ORA B ;

ORA C ;

JZ SUBFA ;

MOV A,E ;

ORA H ;

ORA L ;

JNZ SUBF2 ;

CALL SWAP ; Обмен содержимого регистров EHL и DBC

MOV A,E ;

XRI 80H ;

MOV E,A ;

JMP SUBFA ;

SUBF2:

MOV A,E ;

STA SIGN ;

CALL REC ; Восстановление числа с плавающей точкой

CALL SWAP ; Обмен содержимого регистров EHL и DBC

CALL REC ; Восстановление числа с плавающей точкой

MOV A,D ;

SUB E ;

JNZ SUBF3 ;

MOV A,B ;

CMP H ;

JNZ SUBF3 ;

MOV A,C ;

CMP L ;

JNZ SUBF3 ;

MVI E,0 ;

LXI H,0 ;

JMP SUBFA ;

;

;операнды не равны, необходимо вычитать

SUBF3:

JNC SUBF4 ;

CALL SWAP ; Обмен содержимого регистров EHL и DBC

LDA SIGN ;

XRI 80H ;

STA SIGN ;

;

SUBF4:

MOV A,D ;

SUB E ;

JZ SUBF7 ;

CPI 16 ;

JC SUBF5 ;

CALL SWAP ; Обмен содержимого регистров EHL и DBC

JMP SUBF ;

;

;В регистре А разность порядков, в DBC больший операнд

SUBF5:

MOV E,A ;

SUBF6:

ORA A ;

CALL SHIFT ; Сдвиг содержимого HL вправо на 1 бит:

DCR E ;

JNZ SUBF6 ;

;

;Вычесть мантиссы, результат в EHL

SUBF7:

MOV A,C ;

SUB L ;

MOV L,A ;

MOV A,B ;

SBB H ;

MOV H,A ;

MOV E,D ;

;

;нормализовать и проверить антипереполнение

SUBF8:

MOV A,H ;

ORA H ;

JM SUBF9 ;

DCR E ;

MOV A,E ;

CPI 0FFH ;

STC ;

JZ SUBFA ;

DAD H ;

JMP SUBF8 ;

;

SUBF9:

CALL PACK ; Преобразование числа в стандартный формат

SUBFA:

RET ;

;

;Умножение чисел с плавающей точкой

MULF:

MOV A,E ;

ORA H ;

ORA L ;

JZ MULF8 ;

MOV A,D ;

ORA B ;

ORA C ;

JNZ MULF1 ;

CALL SWAP ; Обмен содержимого регистров EHL и DBC

JMP MULF8 ;

;

;операнды ненулевые, можно умножать

MULF1:

MOV A,D ;

XRA E ;

STA SIGN ;

CALL REC ; Восстановление числа с плавающей точкой

CALL SWAP ; Обмен содержимого регистров EHL и DBC

CALL REC ; Восстановление числа с плавающей точкой

MOV A,D ;

ADD E ;

JC MULF2 ;

SUI 127 ;

JNC MULF3 ;

JMP MULF8 ;

;

MULF2:

ADI 129 ;

JNC MULF3 ;

JMP MULF8 ;

;

;в аккумуляторе А смещенный порядок произведения

MULF3:

MOV C,A ;

MOV E,B ;

MVI D,0 ;

MOV A,H ;

LXI H,0 ;

XCHG ;

DAD H ;

XCHG ;

;

;начало цикла умножения

MULF4:

ORA A ;

RAR ;

JNC MULF5 ;

DAD D ;

;

MULF5:

JZ MULF6 ;

XCHG ;

DAD H ;

XHG ;

JMP MULF4 ;

;

;проверить нарушение нормализации

MULF6:

JNC MULF7 ;

CALL SHIFT ; Сдвиг содержимого HL вправо на 1 бит:

INR C ;

STC ;

JZ MULF8 ;

;

MULF7:

MOV E,C ;

CALL PACK ; Преобразование числа в стандартный формат

;

MULF8:

RET ;

;

;Деление чисел с плавающей точкой

DIVF:

MOV A,E ;

ORA H ;

ORA L ;

JZ DIVF7 ;

MOV A,D ;

ORA B ;

ORA C ;

STC ;

JZ DIVF7 ;

;операнды не равны нулю

MOV A,D ;

XRA E ;

STA SIGN ;

CALL REC ; Восстановление числа с плавающей точкой

CALL SWAP ; Обмен содержимого регистров EHL и DBC

CALL REC ; Восстановление числа с плавающей точкой

CALL SWAP ; Обмен содержимого регистров EHL и DBC

MOV A,E ;

SUB D ;

JNC DIVF1 ;

ADI 127 ;

CMC ;

JC DIVF7 ; возикло антипереполнение

JMP DIVF2 ; перейти на деление мантисс

;

DIVF1:

ADI 127 ; прибавить смещение

JC DIVF7 ; возникло антипереполнение

;

;можно начинать деление мантисс

DIVF2:

STA EXP ;

XCHG ;

LXI H,0 ;

MVI A,16 ; инициализировать счетчик

PUSH PSW ;

JMP DIVF4 ; войти в цикл деления

;

DIVF3:

PUSH PSW ;

DAD H ; сдвинуть влево

XCHG ; частное и остаток

DAD H ;

XCHG ;

;

DIVF4:

PUSH D ; сохранить остаок в стеке

MOV A,E ; вычесть делитель из остатка

SUB C ;

MOV E,A ;

MOV A,D ;

SBB B ;

MOV D,A ;

JC DIVF5 ;

POP PSW ; удалить остаток из стека

INR L ;

PUSH D ;

;

DIVF5:

POP D ; извлечь предыдущий остаток

POP PSW ; извлечь счетчик

DCR A ; декремент счетчика

JNZ DIVF3 ; повторить цикл деления

; деление мантисс закончено

LDA EXP ;

MOV E,A ;

; нормализовать частное

MOV A,H ;

ORA A ;

JM DIVF6 ;

DAD H ;

DCR E ;

CPI 0FFH ; проверить антипереполнение

STC ;

JZ DIVF7 ; возникло антипереполнение

;

DIVF6:

CALL PACK ; Преобразование числа в стандартный формат

DIVF7:

RET ;

;

Контрольная работа № 3

Задача № 1

Построить модель распределения адресного пространства с указанием диапазонов адресов в 16-й системе счисления. В качестве дешифратора адресов используется стандартный дешифратор, к информационным входам которого подключены линии А15, А12, А9 16-разрядной шины адреса.

В итоге адресное пространство размером в 64 Кбайт разбито на диапазоны для 8 устройств. В каждом диапазоне выделено 8 участков по 512 байт и 4 участка по 1536 байт.

Задача № 2

Требуется выделить зоны адресного пространства для размещения в них адресов для устройств, указанных в таблице. В качестве адресного дешифратора используется ПЗУ. Построить схемы выделения соответствующих блоков адресов и таблицу диапазонов адресов.

Так как наименьший блок имеет размер 1К ячеек, то разрешающая способность дешифратора должна обеспечивать деление адресного пространства с точностью до зон размером 1К ячеек. Анализируя шесть старших разрядов адреса, получаем необходимую точность, поскольку они делят все адресное пространство обьемом 64К ячеек на 26 = 64 части по 1К ячеек, что и требуется.

Выбираем за основу ПЗУ с 10 адресными входами 2716 ( К573РФ2 ), имеющее структуру 2К*8 бит . Выходы 00 - 05 этого ПЗУ подключаем к инверсным входам выбора кристалла соответсвующих микросхем.

Разрабатываем прошивку ПЗУ.

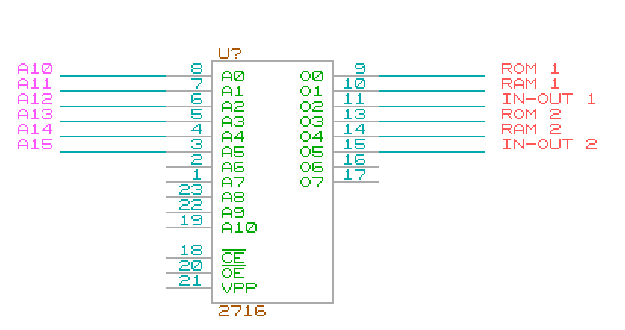

Схема дешифратора :

Карта памяти :

Задача № 3

Разделить адресное пространство 64 килобайта на 18 равных частей. В качестве дешифратора адреса используется ПЛМ. Разбиение адресного пространства показать в виде схемы и таблицы.

Размер одной части 65536 / 18 = 3640 байт. Т.к. 3640 * 18 = 65520, последние 16 ячеек не будут использоваться.

Произведем разбиение 3640 байт на участки 2N :

3640 = 2048 + 1024 + 512 + 32 + 16 + 8

В результате получим 6 областей памяти по 18 участков в каждой :

0000h-8FFFh ( участки размером 2048 )

9000h-D7FFh ( участки размером 1024 )

D800h-FBFFh ( участки размером 512 )

FC00h-FE3Fh ( участки размером 32 )

FE40h-FF5Fh ( участки размером 16 )

FF60h-FFEFh ( участки размером 8 )

Прошивка ПЛМ 1

Прошивка ПЛМ 2

В результате получена таблица прошивки ПЛМ для разделения адресного пространства 64 кБ на 18 несплошных равных частей.

Исходя из требуемого количества произведений ( 18 * 6 = 108 ) и количества выходных функций (18), выбираем в качестве элементной базы выпускаемую фирмой ADVANCED MICRO DEVICES микросхему ПЛМ PLS30S16. Эта микросхема позволяет за счет мультиплексирования четырех адресных входов с выходами иметь от 12 до 17 входов и от 8 до 12 выходов при количестве произведений до 64.

Для решения поставленной задачи берем две ПЛМ, запараллеленные входы которых подключены к шине адреса, а выходы – к входам выбора кристалла соответствующих микросхем.

Технические данные на ПЛМ PLS30S16 фирмы AMD :

- IC MASTER/Windows -

(Title) :PLD|BIP||OTPRC

Section :PROGRAMMABLE LOGIC DEVICES

CAT0 :PLD

Category :Bipolar

CAT1 :BIP

MinorA :One-Time

Programmable~Registered/Combinatorial Outputs

CAT3 :OTPRC

MDD Code :AMD

Manufacturer's Name:ADVANCED MICRO DEVICES

Device Number :PLS30S16-40

Disc :*93

Date :10/26/92

Oper :BAC

Transcode :E

RBASE :30S16

MBase :PLS30S16

Data Book :DATASHEET

Propagation Delay (:40

Maximum Clock (MHz):22.2

Product Terms :64

Flip-Flops :12

Dedicated Inputs :12-17

Bidirectional I/Os :8-12

Standby Current (mA:225

Active Current (mA):225

Pins :28

Has Image :N

20
