Реферат: Ионный источник Кауфмана

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ИНСТИТУТ

СТАЛИ И СПЛАВОВ

(ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ)

РЕФЕРАТ

Ионный источник Кауфмана

Студент:

Преподаватель: .

Научный руководитель:

Москва 1999
СОДЕРЖАНИЕ

ВВЕДЕНИЕ.............................................................................................................................................................. 3

1. Oсновные параметры плазменных ионных источников......................................... 4

2. принцип действия и основные эксплуатационные особенности источника Кауфмана 7

3. Модификации источника Кауфмана и тенденции его развития..................... 12

4. Применение ионных источников в технологии........................................................... 13

заключение..................................................................................................................................................... 16

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ....................................................................................... 18

ВВЕДЕНИЕ

Ионные источники – устройства для получения направленных потоков ионов. Ионные источники применяются в ускорителях, масс-спектрометрах, ионных микроскопах, установках разделения изотопов, ионных ракетных двигателях. Быстро расширяющаяся область технологических применений источников ионов - это оборудование ионно-лучевой обработки материалов (операции финишной очистки поверхности ИС, имплантации, распыление металлических и диэлектрических материалов, травление микроструктур и т.д. )

Существует несколько способов генерации ионных пучков: генерация ионных пучков путем бомбардировки поверхности твердого тела потоком атомов (поверхностная ионизация), исследовательских установках применяют источники с ионизацией атомов на разогретой поверхности твердых тел и т.д.

Однако, наиболее перспективный способ генерации ионных потоков основан на извлечении ионов из плазмы. Газоразрядная плазма является эффективным эмиттером свободных ионов. Следует отметить, что именно плазменные ионные источники нашли широкое применение в различных областях научных исследований и в современном технологическом промышленном оборудовании.

В настоящей работе рассмотрен плазменный ионный источник - источник Кауфмана, применяемый в технологии микроэлектроники и имеющий широкие перспективы развития. В первой главе рассмотрены основные параметры ионных источников. Далее рассмотрен конкретно источник Кауфмана и применение ионных источников в технологии микроэлектроники.

1. Oсновные параметры плазменных ионных источников

Основными конструктивными элементами плазменных источников ионов являются:

разрядная камера;

катодный узел;

ионно-оптическая система формирования пучка;

магнитная система (в источниках с магнитным полем)

система подачи рабочего вещества;

вакуумная система;

система электропитания;

система контроля и управления.

Технические возможности ионно-лучевой установки во многом определяются типом ионного источника. Разнообразие типов разработанных источников обусловлено в первую очередь различными эксплуатационными требованиями к ним.

Назначением каждого источника является эффективное сообщение нейтральным атомам и молекулам вещества такого количества энергии, какого было бы достаточно для отрыва внешних электронов. В результаты произошедшей ионизации в источнике устанавливается определенная концентрация заряженных частиц, вытягивание которых и формирование в пучок требуемого сечения является назначением ионно-оптической системы /1/.

Обычно тип источника соответствует определенному способу возбуждения разряда. Согласно такой классификации различают источники с накаленным и холодным катодом, источники с ВЧ разрядом. Можно указать и другие отличительные признаки конструкции источника. Такие признаки могут быть связаны самими физическими процессами в разрядной камере, так и с конструктивными особенностями разрядного узла и системы экстракции .

Конструктивное исполнение источника зависит от системы экстракции и формирования. Известны источники с аксиальным или поперечным (относительно направления магнитного поля) выводом, причем выходной пучок может быть цилиндрическим или ленточным. В технологических приложениях широко используются многопучковые источники, формирующие однородные ионные пучки с поперечными размерами до нескольких десятков сантиметров. Именно таким ионным источником является источник Кауфмана.

Ионные источники, предназначенные для различных типов рабочих веществ (газообразных, твердых, тугоплавких, химически активных, токсичных), также имеют свои специфические особенности, отраженные в конструкции отдельных узлов. Различными могут быть и требования, предъявляемые к вакуумной системе источника. Например, в электронно-лучевом источнике со сверхпроводящей магнитной системой  10-10 Па, в основной ступени ЭЦР – источника требуется вакуум  10-4 - 10-5 Па. Тогда как давление в разрядной камере плазмотрона  1 Па /2/.

Наконец, область применения и условия эксплуатации ионного источника накладывают определенные ограничения на конструкцию и параметры источника. Многообразие требований, предъявляемых к ионным пучкам в различных применениях, не позволили до настоящего времени создать универсальный ионный источник. Можно указать, с одной стороны, на чрезвычайно широкий диапазон параметров ионных источников технологического назначения, а с другой стороны, отметить специфические условия эксплуатации источников в ускорителях заряженных частиц. Разработка и совершенствование конструкции плазменного ионного источника направлены на решение следующих задач: возбуждение разряда и обеспечение заданной концентрации заряженных частиц в газоразрядной камере, извлечение(экстракция)ионов из плазменного эмиттера, формирование ионного пучка с требуемыми энергетическими и оптическими характеристиками.

Выбор конкретного тина ионного источника для использования в технологической или экспериментальной установке осуществляют на основе сравнения их основных технических характеристик. Такой выбор обычно обусловлен требованиями к ионному потоку и непосредственно к самому источнику.

Ионный поток можно охарактеризовать следующими основными параметрами:

1) общим током кучка, максимальное значение которого определяется «яркостью» источника; обычно яркость ионных источников значительно меньше, чем электронных, и не превышает 100 А/(ср м2);

2) однородностью ионного потока, определяемой составом пучка по массе и зарядности ионов; состав оценивается или в процентах, или значением тока для каждого типа ионов;

3) распределением ионов по энергиям (моноэнергетичностью) относительно среднего значения; это распределение зависит от типа источника и режима его работы;

4) стабильностью тока, позволяющей использовать ионный поток для технологических целей; количественно нестабильность оценивают степенью модуляции.

5) расходимостью пучка, определяемой системой формирования ионного потока и направленный пучок и зависящей от режима работы источника /1/.

Эксплуатационные особенности источников оцениваются целой группой характеристик. В этой группе можно выделить следующие основные: режим работы (стационарный или импульсный), возможность ионизовать вещества в их различных состояниях (газ, жидкость, твердое тело), коэффициент использования рабочего вещества (для газовых источников—газовая экономичность, определяемая отношением числа выходящих из источника ионов к числу атомов газа, вводимых в источник); легкость управления ионами по энергиям; необходимость в принудительном охлаждении; светосилу, определяемую как отношение числа выходящих из источника ионов к их общему числу в источнике (обычно эта величина порядка 0,1—1 %). При выборе источника следует учитывать его экономичность—ионный ток, приходящийся на единицу мощности, подводимой к источнику /3/.

Важной характеристикой применения источников в технологических установках является их долговечность, определяемая как период непрерывной работы (в часах) без замены детален и разборки источника. Простота конструкции, особые требования к блокам питания и управления также важны при выборе типа источника.

В настоящее время разработано и эксплуатируется большое число источников различных типов. В данной работе рассмотрены принцип действия и основные эксплуатационные особенности источника Кауфмана.

2. принцип действия и основные эксплуатационные особенности источника Кауфмана

В источнике Кауфмана разряд локализуется между стенками анодного цилиндра, горячим катодом и системой экстракции рис.1. Осцилляция электронов в продольном магнитном поле и электрическом поле, образованном системой электродов, приводит к увеличению эффективности ионизации рабочего газа. Отличительной особенностью конструкции источника является наличие двух - или трехэлектродной многоапертурной ионно-оптической системы (ИОС), предназначенной для экстракции и формирования ионного потока, состоящего из множества (до 1000) отдельных пучков. Отражательный электрод имеет выходные отверстия и выполняет функцию эмиссионного электрода системы экстракции.

Соотношение радиуса цилиндрического анода и длины разрядной камеры имеет свой оптимум, при котором ионный ток максимален /3/.

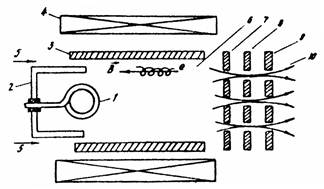

Многолучевой источник с осцилляцией электронов (источник Кауфмана):

1 - термокатод, 2 - экран катода,3 - цилиндрический анод, 4 - соленоид, 5 - ввод рабочего газа,6 - плазма,7 - эмиссионный электрод, 8 - ускоряющий электрод, 9 - замедляющий электрод, 10 - ионный пучен

Рис.1

Следует отметить ряд достоинств, определяющих применение многопучкового источника в ионной технологии.

I. Низкое напряжение разряда (~20 В) уменьшает возможность распыления стенок камеры. Ионный пучок содержит небольшое количество примесей (10-6 %) и имеет малый энергетический разброс.

2. Механизм поддержания стационарного разряда допускает большой диаметр камеры при однородном распределении в ней плазмы, что, в свою очередь, позволяет применять многолучевое извлечение ионного пучка и работать с однородными потоками большого диаметра.

3. Осцилляция электронов позволяет использовать низкое давление в разрядной камере и поддерживать таким образом хороший вакуум в рабочей камере технологической установки, что снижает потери пучка и уменьшает загрязнение мишени.

4. Источник имеет высокий газовый к.п.д. (80 %) и высокий энергетический к.п.д.

К числу недостатков конструкции МИИ можно отнести то обстоятельство, что использование термокатода ограничивает срок службы источника и не позволяет работать с химически активными рабочими веществами. Кроме того, плазма в магнитном поле подвержена неустойчивостям, ухудшающим стабильность параметров ионного пучка и его оптические свойства /4/.

Типичные параметры технологического МИИ

Ток ионов (Аr+), мА ....................10

Напряжение разряда, В .................. 20

Напряжение на ускоряющем электроде кВ... 20

Катодный узел технологического МИИ должен удовлетворять следующим требованиям: обеспечивать стабильные параметры газоразрядной плазмы с достаточно высокой концентрацией и температурой электронов; иметь ресурс не менее 100 ч; допускать быструю замену катода.

Величина катодного тока зависит от диаметра анодной камеры и, соответственно, от поперечных размеров ионного потока.

Например, при формировании ионного пучка с диаметром 25 см катодный ток в 10 раз больше, чем для потока с диаметром 7,5 см. Активность использования эмитированных электронов зависит от конфигурации нити накала и размещения катодного узла в разрядной камере. Более равномерное распределение концентрации заряженных частиц и, следовательно, более однородные ионные потоки могут быть получены в источнике с несколькими идентичными нитями накала, размещенными около стенок анодного цилиндра.

В большинстве МИИ используется прямонакальный катод, хотя может применяться также и катод с косвенным накалом. Термокатод изготавливается из вольфрамовой или танталовой проволоки (ленты). Для улучшения эмиссионных характеристик катод может покрываться слоем щелочноземельных элементов, однако это приводит к распылению катодного покрытия и загрязнению ионного потока нежелательными примесями.

Магнитная система с дивергенцией поля обеспечивает повышенную концентрацию и однородность плазмы в зоне экстракции и способствует уменьшению потерь в разряде. Таким образом удается сформировать равномерный по сечению ионный поток достаточно большого диаметра. Магнитные системы такого типа используются в установках Microetch фирмы Veeco(CШA). Мультипольные системы на постоянных магнитах, в зоне полюсных наконечников которых размещаются аноды, позволяют получить пучки большого диаметра с однородностью 0,9.

Ионно-оптическая система МИИ должна обеспечивать: одновременную экстракцию и первичную фокусировку многопучкового потока; ускорение ионов до энергий I00 эВ - 2,0 кэВ; минимальные потери мощности пучка; минимальную эрозию сеток при длительной эксплуатации источника.

ИОС ИИИ представляет собой сборку из двух (или трех) сеток с отверстиями одинакового диаметра. Число отверстий соответствует числу ионных пучков. Сетки имеют вид плоских или выгнутых в сторону разряда тонких металлических (графитовых) дисков. От формы сеток зависит форма ионного потока. Наиболее часто используются плоские сетки. Вся система сетчатых электродов юстируется оптическим способом с целью достижения соосности отверстий.

Каждая из сеток (экстрагирующая, ускоряющая, замедляющая) имеет определенный потенциал. Экранирующая (экстрагирующая) сетка находится под высоким(до 8 кВ) отрицательным потенциалом, замедляющая сетка - под нулевым потенциалом (заземлена). Для увеличения ионного тока следует увеличивать ускоряющее напряжение и уменьшать расстояние между сетками.

Число отверстий в единице площади определяется параметрами плазмы на границе разряда и ускоряющим потенциалом. Прозрачность системы сетчатых электродов (площадь отверстий, отнесенную к общей площади сетки) в технологических МИИ стремятся увеличить до максимума.

В процессе работы источника сетчатые электроды испытывают термическую нагрузку. Центральная часть экранирующей сетки нагревается до 670-770 К, ускоряющей сетки - до 570-670 К. Края электродов разогреваются на IОО-300 К меньше, чем их центральная часть.

ИОС МИИ должна удовлетворять следующим требованиям:

иметь максимальную прозрачность при оптимальном соотношении между диаметром отверстий и расстоянием между ними;

иметь минимально возможное (при отсутствии электрического пробоя) расстояние между ускоряющей и экранирующей сетками;

толщина сеток должна быть минимально возможной при обеспечении механической прочности и стабильности межсеточного расстояния с учетом разогрева до 570-670 К;

сетки должны изготавливаться из тугоплавких материалов (молибден, графит) с низким коэффициентом температурного расширения и малым коэффициентом распыления;

ИОС должна юстироваться оптически для обеспечения соосности отверстий;

должно быть оптимизировано отношение потенциала плазмы и потенциалу ускоряющей сетки.

В технологических МИИ возникает необходимость нейтрализации пространственного заряда ионного потока, обусловленная, во-первых, низкой скоростью распыления диэлектрических мишеней вследствие накопления на них поверхности положительного заряда и, во-вторых, расфокусировкой ионного потока.

Нейтрализация осуществляется двумя способами:

I. На пути ионного потока размещается вольфрамовая или танталовая нить, является термоионным эмиттером. Недостатки этого метода - малый ресурс внешнего термоионного эмиттера, распыление материала нити и загрязнение обрабатываемой поверхности. Применение метода ограничено ионными пучками малого диаметра.

2. Метод "плазменного моста", состоящий в формировании вспомогательного плазменного потока, замыкающегося на ионный пучок и обеспечивающего нейтрализацию.

Многоаппертурные источники ионов серийно выпускаются в США фирмами Veeco, Commonwelth Seintific, Ion Tech, CSC и другими в виде универсальных автономных установок и в составе технологических систем.

3. Модификации источника Кауфмана и тенденции его развития

Для повышения однородности потока используются мультипольные системы на постоянных магнитах, в зоне полюсных наконечников которых размещаются аноды, и мультикатодные системы /4/.

Ионный источник с мультикатодной системой разработанный фирмой CSC представлен на рис.17.

Ионный источник с мультикатодной системой

I - экстрактор, 2 - анод, 3 - электромагнит, 4 - система катодов (мультикатоды), 5 - напуск рабочего газа, 6 - водяное охлаждение.

Рис.17

Можно выделить следующие тенденции развития технологических многолучевых источников:

увеличение диаметра ионного потока;

использование нескольких термокатодов с целью повышенения равномерности пространственного распределения плазмы в объеме разрядной камеры;

увеличение ресурса термокатодов;

применение мультипольных магнитных систем и многоанодных систем для повышения однородности плазмы в разрядной камере;

нейтрализации объемного заряда ионного потока.

4. Применение ионных источников в технологии

В технологических процессах создания сверхбольших и сверхскоростных ИС (СБИС и ССИС) широко используются ионные, ионно-плазменные и плазмохимические процессы взаимодействия ионных потоков и низкотемпературной плазмы с поверхность твердого тела. В универсальных технологических системах, оборудованных ионными источниками можно проводить многие операции очистки, ионно-пучкового травления и распыления. В полупроводниковой микроэлектронике широко применяются технологии ионной имплантации и реактивного ионно-лучевого травления (РИЛТ) /1/.

Применение совокупности электронно-ионных процессов, получивших общее название «элионная технология», позволяет повысить точность изготовления микроструктур, создать высокопроизводительное автоматизированное промышленное оборудование.

Ионно-лучевая обработка материалов характеризуется следующими особенностями:

· большая энергия активирующего воздействия пучков на материал, подвергаемый обработке;

· возможность управления пучками с малой инерционностью посредством электромагнитных полей;

· селективность активирующего воздействия;

· возможность управления технологическим процессом с помощью ЭВМ;

· ионные процессы протекают в вакууме или плазме, что гарантирует сохранение чистоты обрабатываемого материала.

В полупроводниковой ыикроэлектронине широко применяется технология ионной имплантации. Ионная имплантация - эффективный метод технологической обработки, основанный на взаимодействии управляемых потоков ионов с поверхностью твердого тела с целью изменения его свойств, связанных с атомной структурой. Установка ионной имплантации представляет собой электрофизический комплекс, генерирующий пучок с заданными свойствами, создающий возможность взаимодействия пучка с мишенью и обеспечивающий контроль и управление характеристиками пучка и объектам имплантации /5/.

Ионный источник является одним из важнейших узлов установки ионной имплантации. От конструкции источника зависит надежность и основные рабочие характеристики всей установки в целом.

Установки имплантации для производства СБИС и ССИС характеризуются широким диапазоном параметров:

масса легирующих примесей 1 - 250 а.е.м.

ток ионного пучка 10-9-5*10-2 А

энергия ионов 5-3[103 кэB

доза имплантации 109 -1017 см2

производительность до 4 м2 кремния /г

Выделяют три основных группы промышленных установок ионной имплантации: высокоэнергетические, малых и средних доз, больших доз с интенсивными ионными пучками.

Основными легирующими примесями в технологическом процессе имплантации являются такие элементы, как бор, фосфор, мышьяк, сурьма, цинк, алюминий, селен, галий. Для радиального воздействия используется водород, аргон, азот, гелий.

Рабочее вещество может подаваться в разрядную камеру источника в виде элементарного газа или газоразрядных соединений твердых веществ . Для ионизации твердых веществ используется их испарение в тигле, нагреваемом до высоких температур, и последующая подача паров рабочего вещества в разрядную камеру источника. Используется также эффект катодного распыления тугоплавкого материала и его ионизация в плазме вспомогательного инертного газа.

Промышленное применение разнообразных методов ионно-лучевой обработки материалов повышает требования к ионным источникам. Главным образом это касается увеличения интенсивности ионных потоков, повышения ресурса, возможности использования различных рабочих веществ и разных сортов ионов, высокой стабильности рабочих параметров, снижения энергоемкости и металлоемкости установки.

заключение

Существует большое разнообразие ионных источников, применение которых в технологии микроэлектроники открывает широкие перспективы.

Ионный источник Кауфмана по сравнению с другими имеет ряд существенных преимуществ: низкое напряжение разряда (~20 В), благодаря чему ионный пучок содержит небольшое количество примесей (10-6%) и имеет малый энергетический разброс; механизм поддержания стационарного разряда позволяет применять многолучевое извлечение ионного пучка и работать с однородными потоками большого диаметра; осцилляция электронов позволяет использовать низкое давление в разрядной камере, что снижает потери пучка и уменьшает загрязнение мишени; источник имеет высокий газовый к.п.д. (80 %) и высокий энергетический к.п.д.

Однако этот источник имеет ряд недостатков конструкции: использование термокатода ограничивает срок службы источника и не позволяет работать с химически активными рабочими веществами, кроме того, плазма в магнитном поле подвержена неустойчивостям, ухудшающим стабильность параметров ионного пучка и его оптические свойства.

Типичные параметры технологического источника Кауфмана ток ионов (Аr+) 10 мА, напряжение разряда 20 В, напряжение на ускоряющем электроде 20кВ.

Существуют возможности улучшения конструкции этого ионного источника, в частности применение мультикатодной и мультипольной систем.

Применение ионных процессов позволяет повысить точность изготовления микроструктур и создать высокопроизводительное автоматизированное промышленное оборудование.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1. Технология ионных источников, В.В. Коткин, Москва, Учебное пособие МИФИ, 1990г, 86 стр.

2. Интенсивые электронные и ионные пучки. С.И. Молоковский А.Д.Сушков, Москва ,Энергоатомиздат 1991г , 302 стр. .

3. Физика и технология источников ионов. Я. Браун, Москва, Мир 1998г, 420 стр.

4. Обзоры по электронной технике. «Реактивное ионное травление», выпуск 1 (1010) 1984 г.

5. Технология материалов электронной техники, В.В. Крапухин, И.А. Соколов, Г.Д. Кузнецов, Москва МИСИС, 490 стр. 1995 г.
