Реферат: Деаэрационная колонка

Конструкция и принцип действия.

Деаэратор состоит из деаэраторной колонки и бака –аккумулятора. Рассмотренный в данном реферате деаэратор повышенного давления (6 атм).

Принцип действия: к деаэраторной колонке сверху подводится конденсат, а снизу в эту же колонку подводится пар. Конденсат стекает по дырчатым листам вниз, а пар поднимается снизу вверх. В результате пар пробулькивает через воду, избавляя её от газов (в основном от кислорода). Выделившиеся газы (выпар) удаляются из деаэрационной колонки.

Работа деаэратора зависит от потребности котлоагрегата в питательной воде, которая в свою очередь зависит от потребности потребителей. Деаэратор имеет запас воды в баке-аккумуляторе на несколько минут бесперебойной работы котла.

Для поддержания заданных параметров необходима система регулирования. Она позволяет деаэратору изменять и поддерживать свои параметры в зависимости от работы котла.

АВТОМАТИЗАЦИЯ КОНТРОЛИРУЕМЫХ ПАРАМЕТРОВ.

1. материальный баланс по жидкой фазе

Fконд+ Fпара- Fвыпара- Fп.в.=± k1 ґ(dl/dt ), где

Fконд ,Fпара, Fвыпара, Fп.в., - расход конденсата, пара, выпара, питательной воды, l – уровень воды в баке-аккумуляторе.

Баланс находится в равновесии, когда l=const, поэтому управлять балансом можно изменяя Fконд.

2. Материальный баланс по кислороду:

G паргаз -G выпаргаз +G кондгаз -G пит.в.газ = ±k2ґ(dGгаз /dt)

G паргаз ,G выпаргаз ,G кондгаз ,G пит.в.газ – содержание кислорода в паре, выпаре, конденсате, пит. воде.

Баланс находится в равновесии, когда Gгаз==const.

Управлять балансом можно изменяя G пит.в.газ.

3. Материальный баланс по кинтетической энергии

Qпара+ Qконд- Qп.в.- Qвып. =±k3ґ(dT/dt)

Qпара, Qконд, Qп.в., Qвып.- тепло пара, конденсата, пит. воды, выпара.

Бланс находится в равновесии, когда Т=const. Управлять балансом можно изменяя только Qпара.

4. Материальный баланс по газовой фазе

G водагаз +G парагаз -G выпаргаз =±k4ґ(dP/dt)

G водагаз ,G парагаз ,G выпаргаз- содержание газа в воде, паре и выпаре.

Баланс находится в равновесии, когда Р=const.

Управлять балансом можно изменяя G выпаргаз.

Совокупность всех этих балансов отражает состояние работающего деаэратора. Балансы взаимодействуют друг на друга через конструкцию деаэратора.

Таблица исходных данных.

№	Наименование параметра	Наименьшее значение параметра	Допусти-мое значение	Аварий-ное значение параметра	Регис-трация	Запись	Сигна-лиза-ция	Защита
1.1.	Уровень воды	1000 мм.вод.ст.	±50	±100	+ +	+ +	+ +	- -
1.2.	Концентрация кислорода	20%	±5%	±10%	+	+	+	-
1.3.	Температура питательной воды	1580С	±20	±30	+	+	-	-
1.4.	Давление	6 атм	±0,5	±1	+	+	+	+
1.5.	Давление пара	6,5 атм	±0,5	±1	+	+	+	+
1.6.	Температура пара	3000С	±40	±60	+	+	+	-
2.1.	Расход пара	90 т/ч	±10	±30	+	+	+	+
2.2.	Расход конденсата	250 т/ч	±10	±20	+	+	+	-
2.3.	Положение задвижек	0-100%	0-100%	-	+	-	+ +	- -
3.1.	Расход выпара	10 т/ч	±1	±2	+	-	+	+
4.1.	Ток привода	500А	±50	±100	+	-	+ +	+ -

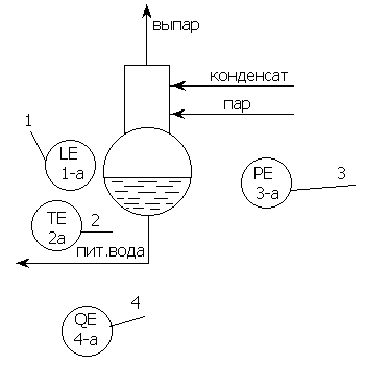

Таблица исходных данных служит исходным материалом для построения функционально-структурной схемы. Выбираем для систем регулирования следующие пераметры:

l, , Тп.в., Рд
