Реферат: Разработать инструментальную оснастку к технологии изготовления детали корпус в условиях обработки на станках с ЧПУ

Реферат: Разработать инструментальную оснастку к технологии изготовления детали корпус в условиях обработки на станках с ЧПУ

1. Постановка задачи.

На основе спроектированного технологического процесса механической обработки, детали типа «Корпус» на станках с ЧПУ, разработать инструментальную оснастку для одной из операций.

Кроме РИ и ВИ, к инструментальной оснастке относятся инструменты и средства настройки инструмента на размер вне станка.

2. Разработка технологического процесса

2.1 Описание детали типа «Корпус».

По назначению деталь является переходником в системе распределения жидкости. Деталь имеет на торцах по четыре крепежных отверстия, и на боковом одно с размером М27 мм.

Материал заготовки чугун СЧ 10.

Основные требования к параметрам шероховатости Ra 6.3, Ra 3.2.

Деталь «Корпус» является технологичной, она не имеет труднодоступных поверхностей и не требует специального инструмента.

2.2 Обоснование выбора оборудования.

По условию проекта деталь должна быть обработана на станка с ЧПУ.

Обработка поверхностей вращения производится на универсальном модифицированном станке с ЧПУ 16К20ФЗ токарной группы.

Торцевая поверхность и резьбовое отверстие перпендикулярное оси детали, а также крепежные отверстия обрабатываются на многоцелевом обрабатывающем центре 2206ВМФ4 с горизонтальным расположением шпинделя. Станок относится к сверлильно-фрезерно-расточной группе.

2.3 Разработка маршрутного техпроцесса.

Технологический процесс механической обработки детали «Корпус» представлен в форме маршрутной карты с операционными эскизами.

3. Выбор инструментальной оснастки для операции токарная с ЧПУ.

Расчет инструментальной оснастки будет производиться для операции 015 Токарная с ЧПУ.

Установ 1

3.1 Наименование операции - токарная с ЧПУ

Содержание 1 перехода: подрезать торец в размер 104 мм.

3.1.1 Исходные данные Материал детали - Чугун СЧ 10. Вид заготовки - литье.

Характер обрабатываемой поверхности по корке, припуск прерывистый. Отклонение размера по 11 квалитету точности. Параметр шероховатости Ra 6,3.

3.1.2 Расчет режимов резания

Глубина резания t=2,5 мм.

Подача - при черновом точении принимается максимально допустимая по мощности оборудования, жесткостью системы СПИД, прочности режущей пластины и прочности державки. S=0,95 мм/об. [1,стр.266,т.П]

Скорость резания

Су V=———— Ку

тТЗУ

Показатели степени и коэффициенты выбираются из таблиц. [1,стр.267] Коэффициент K.v=K.mv K.nv K-hv К-иу К-г, учитывает поправки на обрабатываемый материал, состояние обрабатываемой поверхности, материала режущей части резца, геометрических параметров. Ку=1,2*0,9*1,5*1*0,87=1,41

292

V= ————————— 1,41 = 160 м/мин

бО0'2^011^^0'2 Сила резания [1,стр.271]

Pz,x,y=10CptxSУVnKp=10*92*2.51*0.950•75*1600*(2*l*1.18*l*l)=2415H. Мощность резания

PzV 2415*160 N= ———— = ————— = 6.3 кВт

1020*60 1020*60 Частота вращения шпинделя

1000*V 1000*160 n= = = 565 мин'1

TC*Dmax 3.14*90 принимаем п=500 мин"1

3.1.3 Станок и оснастка Станок - токарный с ЧПУ 16К20ФЗ Частота вращения 10.. .2000 мин'1 Пределы подач 0,01.. .2,8 мм/об Мощность главного привода 11кВт Ограничение габаритов державки не более 25х40мм (ВхН) Место крепления РИ на станке - револьверная головка. . Наименование крепежно-присоединительной части станка для закрепления РИ - гнездо цилиндрическое с рифленьем и клином. Размер гнезда 050мм (Н7)

3.1.4 Инструмент режущий: резец проходной (ГОСТ 21151-75*) с механическим креплением твердосплавной пластины [3,стр. 168]

ограничения на параметры РИ, связанные с технологическим процессом механической обработки, отсутствуют.

3.1.5 Определение размеров ВИ

Размеры крепежно-присоединительной части ВИ для закрепления на станке соответствуют размеру гнезда револьверной головки: диаметр хвостовика 50h6 мм, остальные размеры по каталогу [2]

Размеры крепежно-присоединительной части ВИ для закрепления РИ:

квадратный паз 25х25 мм, габаритные размеры: общая длина 138мм, максимальные размеры 100х138мм, длина посадочного хвостовика 78мм.

3.1.6 Выбор конструктивной схемы ИБ револьверная головка ——> ВИ ————1> РИ

3.1.7 Конструктивная схема ВИ:

крепежная часть станка ———I»' корпус ВИ ——^ крепежная часть режущего инструмента

3.1.8 Описание инструментального блока для операции токарная с ЧПУ - подрезка торца.

Подготовка инструментальной оснастки для станков с ЧПУ заключается в том, что РИ к станку доставляется с составе инструментального блока (ИБ).

ИБ для подрезания торца состоит из проходного резца (поз.1) и резцедержателя (поз.2). Резец закреплен в резцедержателе тремя винтами (позю4), через подпружиненную планку (поз.З).

Хвостовик резцедержателя соответствует посадочному гнезду револьверной головки станка мод. 16К20ФЗ и равен 050h6.

3.2 Наименование операции - токарная с ЧПУ

Содержание 2 перехода: расточить отверстие в размер 026Н11 мм и снять фаску согласно размеру.

3.2.1 Исходные данные Материал детали - Чугун СЧ 10. Вид заготовки - литье.

Характер обрабатываемой поверхности по корке, припуск прерывистый. Параметр шероховатости Ra 3,2

3.2.2 Расчет режимов резания

Растачивание отверстия будем вести в два прохода, глубина резания t==l,5 mm, '

Подача при растачивании 8=0,25 мм/об. [1,стр.267,т.12] Скорость резания

Су

ЛУ

Показатели степени и коэффициенты выбираются из таблиц. [1,стр.267] Коэффициент Kv=Kmv K-nv K.hv киу Кг? учитывает поправки на обрабатываемый материал, состояние обрабатываемой поверхности, материала режущей части резца, геометрических параметров. Ку=1,1*0,85* 1,2* 1*0,87=0,97

292

V= —————————0,97=155 м/мин

бО0'2!^0'^^0'2 Сила резания [1,стр.271]

Pz^lOCptyV"!^ 10*92*1,51*0,250•75*1550*(1*1, .*U8*1*1)=633 H. Мощность резания

P^V 633*155 ———— = ————— = ,6 кВт

1020*60 1020*60 Частота вращения шпинделя

1000*V 1000*155 n= ——————— = =1897 мин

7t*Dmax 3.14*26 принимаем п=2000 мин'

3.2.3 Станок и оснастка

Станок - токарный с ЧПУ 16К20ФЗ

Частота вращения 10... 2000 мин'1

Пределы подач 0,01.. .2,8 мм/об

Мощность главного привода 11кВт

Ограничение габаритов державки не более 25х40мм (ВхН)

Место крепления РИ на станке - револьверная головка

Наименование крепежно-присоединительной части станка для закрепления РИ - гнездо цилиндрическое с рифленьем и клином Размер гнезда 050мм (Н7)

3.2.4 Инструмент режущий: резец расточной с tp=90, с трехгранной пластиной из твердого сплава [3,стр. 170]

ограничения на параметры РИ, связанные с технологическим процессом механической обработки, отсутствуют.

3.2.5 Определение размеров ВИ

Для крепления РИ В револьверной головке применяем две переходные втулки.

Размеры крепежно-присоединительной части ВИ для закрепления на станке соответствуют размеру гнезда револьверной головки: диаметр хвостовика 50h6 мм, остальные размеры по каталогу [2]

Размеры крепежно-присоединительной части ВИ для закрепления РИ:

втулка с отверстием 016мм, габаритные размеры: общая длина 159мм, максимальные размеры 159х70мм.

3.2.6 Выбор конструктивной схемы ИБ револьверная головка ——1> ВИ ————|>РИ

3.2.7 Конструктивная схема ВИ:

крепежная часть станка ———^ два переходника ——^ крепежная часть режущего инструмента (лист 8)

3.2.8 Описание инструментального блока для операции токарная с ЧПУ - подрезка торца.

Подготовка инструментальной оснастки для станков с ЧПУ заключается в том, что РИ к станку доставляется с составе инструментального блока (ИБ).

ИБ для растачивания отверстия состоит из расточного резца (поз.1), переходной втулки (поз.2), второй переходной втулки (поз.З). Резец закреплен в резцедержателе винтами (позю4).

Хвостовик резцедержателя соответствует посадочному гнезду револьверной головки станка мод. 16К20ФЗ и равен 050h6.

Установ 2

3.3 На этом установе обрабатываются симметричные поверхности. Применяются те же инструменты, что и на установе 1, расчеты режимов резания, конструктивные схемы ВИ и ЦБ будут одинаковыми.

4. Общие выводы.

Основной особенностью изготовления деталей на станках с ЧПУ является новый подход к разработке технологического процесса: технолог должен стремиться к максимальной концентрации операции, минимальному количеству переустановок детали, т.е. к возможности обработать за одну операцию как можно больше поверхностей.

Так появилось оборудование типа «обрабатывающий центр», на котором можно обработать все возможные поверхности с минимальным числом переустановок, что сокращает время обработки и повышает точность поверхностей.

Инструментальная оснастка для таких станкой строится на основе модульного принципа и соответствует требованиям производства. К ним относится прежде всего: быстро сменность и взаимозаменяемость, простота сборки и разборки, минимальное количество станков, высокая точность центрирования, виброустойчивость в широком диапазоне режимов резания жесткость соединений в радиальном и осевом направлениях при максимальных нагрузках.

Список используемой литературы.

1. Справочник технолога-машиностроителя. В 2-х т. Т. 2/Под ред. А.Г. Косиловой и Р.К. Мещерякова. - М.: Машиностроение, 1985.

2. Режущий и вспомогательный инструмент для гибгих производственных модулей. Каталог. ВНИИ Инструмент. М., ВНИИ ТЭМП, 1988.

3. Кузнецов Ю.И., Маслов А.Р., Оснастка для станков с ЧПУ:

. Справочник. - 2-е изд., перераб. и доп. - М.: Машиностроение, 1990


Министерство общего и профессионального образования Р.Ф.

Московская Государственная Академия Приборостроения и Информатики

Кафедра ______________________________________


Допустить к защите:

«___» ____________ 2000 г.

Руководитель ______________


Пояснительная записка к курсовому проекту


Тема проекта: «Разработать инструментальную оснастку к технологии изготовления детали «корпус» в условиях обработки на станках с ЧПУ»


Проект выполнил студент: Бакачёв Андрей Игоревич

шифр: 96009 группа: МТ-8 факультет: ВФ

Специальность: 1201

Нормоконтроль ______________________________________________________


Курсовой проект защищен с оценкой: ___________________________________


Руководитель: _______________________________________________________


Члены комиссии: _____________________________________________________

_____________________________________________________


Москва 2000 г.

Содержание


1. Введение 3
2. Постановка задачи 4
3. Разработка технологического процесса 5
3.1. Описание детали «Корпус» 5
3.2. Обоснование выбора оборудования 7
3.3. Разработка маршрутного техпроцесса 8
4. Выбор инструментальной оснастки для операции токарная с ЧПУ 11
5. Общие выводы 18
6. Список литературы 19

1. Введение.


2. Постановка задачи.

На основе спроектированного технологического процесса механической обработки, детали типа «Корпус» на станках с ЧПУ, разработать инструментальную оснастку для одной из операций.

Кроме режущего инструмента (РИ) и вспомогательного инструмента (ВИ), к инструментальной оснастке относятся инструменты и средства настройки инструмента на размер вне станка.

3. Разработка технологического процесса.

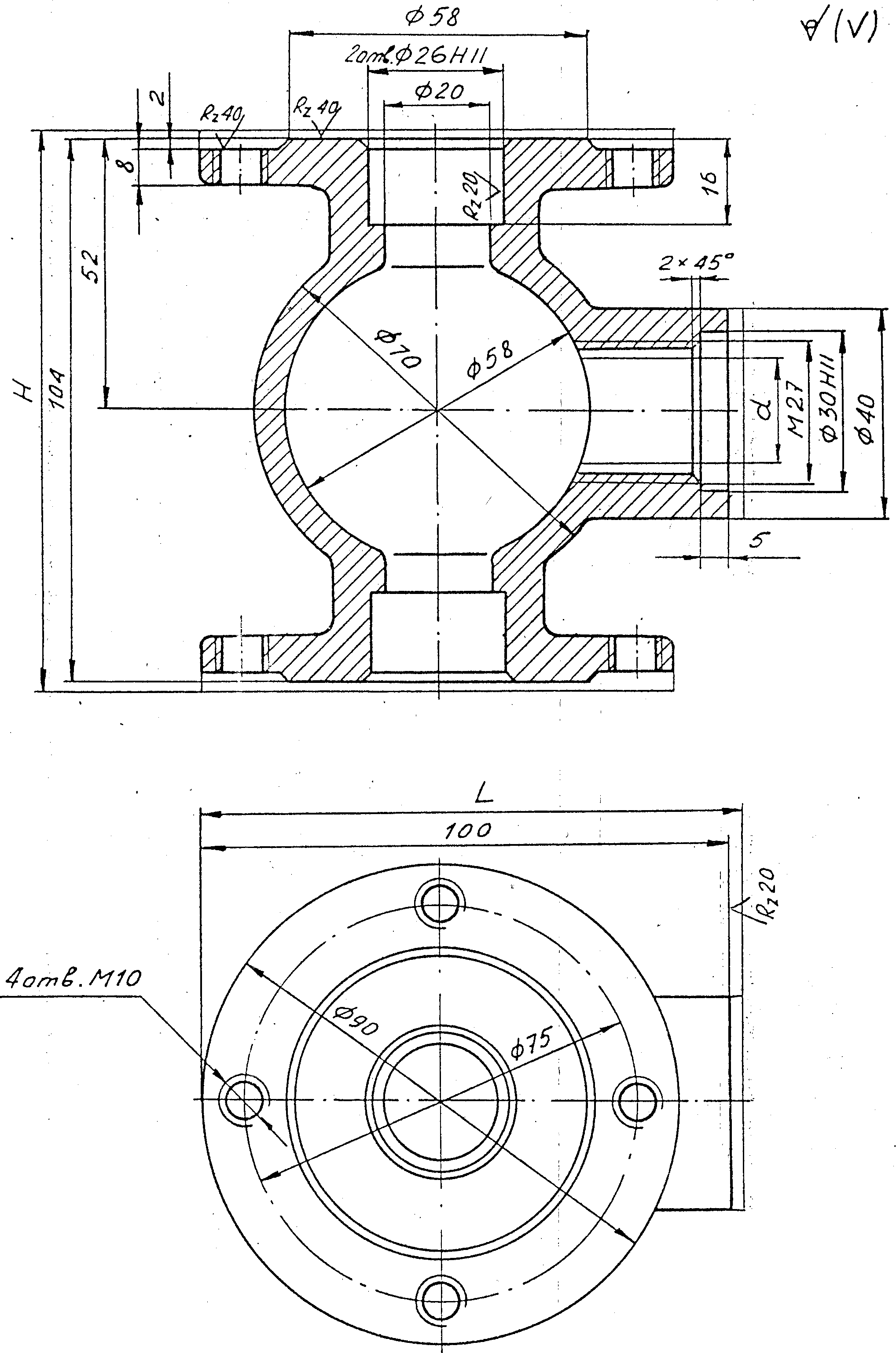

3.1. Описание детали «Корпус».

По назначению деталь является переходником в системе распределения жидкости. Деталь имеет на торцах по четыре крепежных отверстия, и на боковом одно с размером М27 мм.


Материал заготовки – чугун СЧ10.

HB 190.

Основные требования к параметрам шероховатости Ra 6.3, Ra 3.2.

Все литейные радиусы R5.


Деталь «Корпус» является технологичной, так как она не имеет труднодоступных поверхностей и не требует специального инструмента.



3.2. Обоснование выбора оборудования


По условию проекта деталь должна быть обработана на станках с ЧПУ.

Обработка поверхностей вращения производится на универсальном модифицированном станке с ЧПУ 16К20ФЗ токарной группы.

Торцевая поверхность и резьбовое отверстие перпендикулярное оси детали, а также крепежные отверстия обрабатываются на многоцелевом обрабатывающем центре 2206ВМФ4 с горизонтальным расположением шпинделя. Станок относится к сверлильно-фрезерно-расточной группе.

3.3 Разработка маршрутного технологического процесса.

Технологический процесс механической обработки детали «Корпус» представлен в форме маршрутной карты с операционными эскизами.


Маршрутная карта

№№
операции,
перехода.

Наименование
операции,
содержание
перехода

Операционный эскиз


0


005


1


2


3


4


Литье, обрубка, очистка заготовки


Токарная с ЧПУ

Установ 1

Подрезать торец 1 в размер 1060,2мм

Подрезать торец 2 согласно размеру

Расточить отверстие 3
и снять фаску 4 согласно размеру


Установ 2

Подрезать торец 1 в размер 1040,2мм

Подрезать торец 2 согласно размеру

Расточить отверстие 3
и снять фаску 4 согласно размеру




010


1

2


3


4


5


6


7


8

9


10


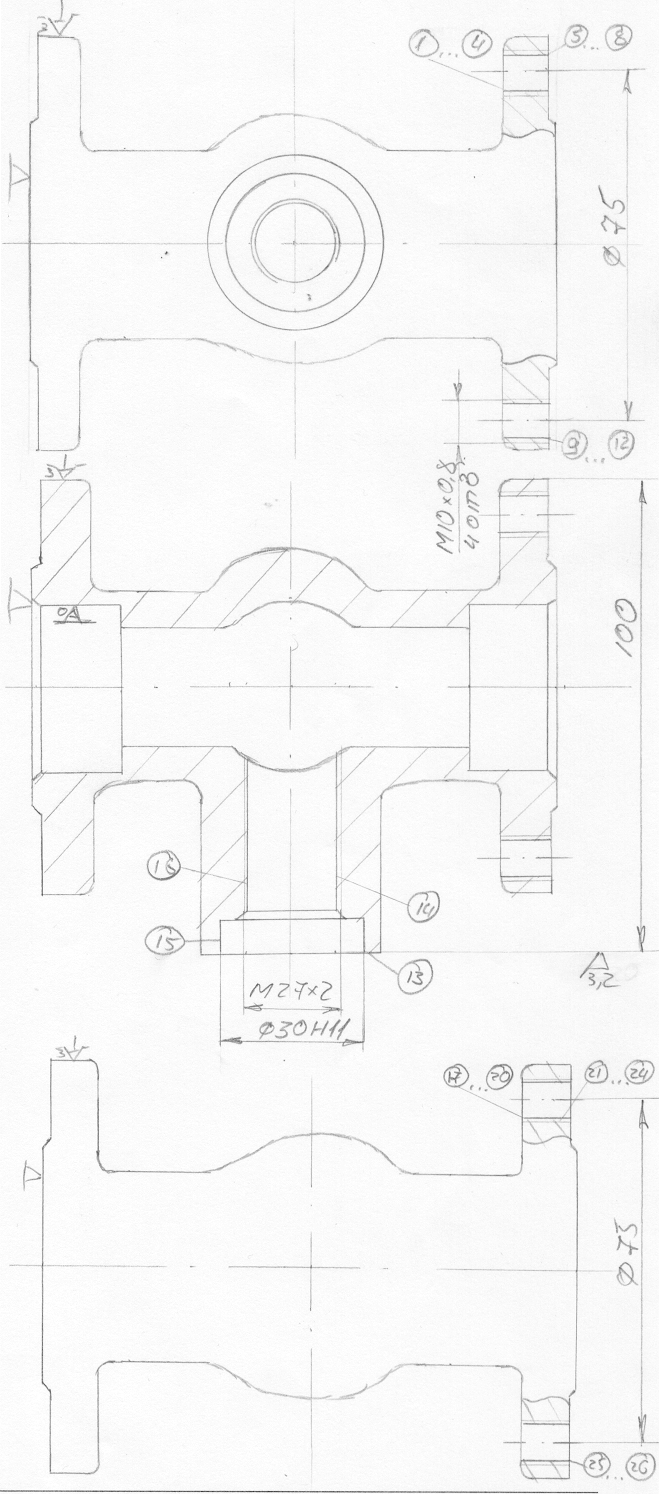

Сверлильно-фрезерно-расточная с ЧПУ

Установ1

Центровать отв. 1…4

Сверлить отв. под резьбу 9,2мм 5…8

Нарезать резьбу М100,8 9…12

Фрезеровать пов. Согласно размеру 13

Зенкеровать отв. 25мм 14

Зенкеровать отв. 30H11мм 15

Нарезать резьбу М272 согласно размеру 16


Установ 2

Центровать отв. 17…20

Сверлить отв. под резьбу 9,2мм 21…24

Нарезать резьбу М100,8 25…28


4. Выбор инструментальной оснастки для операции токарная с ЧПУ.

Расчет инструментальной оснастки будет производиться для операции токарная с ЧПУ.

Установ 1


4.1 Наименование операции - токарная с ЧПУ

Содержание 1 перехода:
подрезать торец в размер 104 мм.


4.1.1 Исходные данные:

Материал детали - Чугун СЧ 10. Вид заготовки - литье.

Характер обрабатываемой поверхности по корке, припуск прерывистый.

Отклонение размера по 11 квалитету точности.

Параметр шероховатости Ra 6,3.


4.1.2 Расчет режимов резания

Глубина резания t=2,5 мм.

Подача - при черновом точении принимается максимально допустимая по мощности оборудования, жесткостью системы СПИД, прочности режущей пластины и прочности державки. S=0,95 мм/об. [1,стр.266,т.11]

Скорость резания


V = (Cv / Tm * tx * Sy ) * Kv


Показатели степени и коэффициенты выбираются из таблиц. [1,стр.267]

Коэффициент Kv, учитывает поправки на обрабатываемый материал, состояние обрабатываемой поверхности, материала режущей части резца, геометрических параметров.


Kv = Kmv * Knv * Khv * Киv * Кг


Кv = 1,2 * 0,9 * 1,5 * 1 * 0,87 = 1,41


V = (292 / 600,2 * 2,50,15 * 0,950,2) * 1,41= 160 м/мин


Сила резания [1,стр.271]


Pz,x,y = 10 * Cp * tx * Sy * Vn * Kp


Pz,x,y = 10 * 92 * 2,51 * 0.950,75 * 1600 * (2 * l * 1,18 * l * l) = 2415 H


Мощность резания


N = Pz * V / 1020 * 60


N= 2415 * 160 / 1020 * 60 = 6,3 кВт


Частота вращения шпинделя


n = 1000 * V /  * Dmax


n = 1000 * 160 / 3,14 * 90 = 565 мин-1


принимаем n = 500 мин-1


4.1.3 Станок и оснастка

Станок - токарный с ЧПУ 16К20ФЗ

Частота вращения 10…2000 мин-1

Пределы подач 0,01…2,8 мм/об

Мощность главного привода 11кВт

Ограничение габаритов державки не более 2540мм (ВН)

Место крепления РИ на станке - револьверная головка.

Наименование крепежно-присоединительной части станка для закрепления режущего инструмента - гнездо цилиндрическое с рифленьем и клином.

Размер гнезда 50мм (Н7).


4.1.4 Инструмент режущий: резец проходной (ГОСТ 21151-75) с механическим креплением твердосплавной пластины [3,стр. 168]

ограничения на параметры режущего инструмента, связанные с технологическим процессом механической обработки, отсутствуют.


4.1.5 Определение размеров вспомогательного инструмента

Размеры крепежно-присоединительной части вспомогательного инструмента для закрепления на станке соответствуют размеру гнезда револьверной головки: диаметр хвостовика 50h6 мм, остальные размеры по каталогу [2]

Размеры крепежно-присоединительной части вспомогательного инструмента для закрепления режущего инструмента: квадратный паз 2525 мм, габаритные размеры: общая длина 138мм, максимальные размеры 100138мм, длина посадочного хвостовика 78мм.


4.1.6 Выбор конструктивной схемы инструментального блока (ИБ)

револьверная головка  ВИ РИ

4.1.7 Конструктивная схема вспомогательного инструмента:


крепежная часть станка  корпус ВИ  крепежная часть РИ


4.1.8 Описание инструментального блока для операции токарная с ЧПУ - подрезка торца.


Подготовка инструментальной оснастки для станков с ЧПУ заключается в том, что режущий инструмент к станку доставляется в составе инструментального блока.

Инструментальный блок для подрезания торца состоит из проходного резца (поз.1) и резцедержателя (поз.2). Резец закреплен в резцедержателе тремя винтами (позю4), через подпружиненную планку (поз.З). Хвостовик резцедержателя соответствует посадочному гнезду револьверной головки станка мод. 16К20ФЗ и равен 50h6.


4.2 Наименование операции - токарная с ЧПУ

Содержание 2 перехода: расточить отверстие в размер 26Н11 мм и снять фаску согласно размеру.


4.2.1 Исходные данные

Материал детали - Чугун СЧ 10.

Вид заготовки - литье.

Характер обрабатываемой поверхности по корке, припуск прерывистый.

Параметр шероховатости Ra 3,2


4.2.2 Расчет режимов резания

Растачивание отверстия будем вести в два прохода,
глубина резания t = l,5 мм,

Подача при растачивании S = 0,25 мм/об. [1,стр.267,т.12]

Скорость резания


V = (Cv / Tm * tx * Sy ) * Kv


Показатели степени и коэффициенты выбираются из таблиц. [1,стр.267]

Коэффициент Kv, учитывает поправки на обрабатываемый материал, состояние обрабатываемой поверхности, материала режущей части резца, геометрических параметров.


Kv = Kmv * Knv * Khv * Киv * Кг


Кv = 1,1 * 0,85 * 1,2 * 1 * 0,87 = 0,97


V = (292 / 600,2 * 1,50,15 * 0,250,2) * 0,97= 155 м/мин


Сила резания [1,стр.271]


Pz,x,y = 10 * Cp * tx * Sy * Vn * Kp


Pz,x,y = 10 * 92 * 1,51 * 0,250,75 * 1550 * (1 * l,1 * 1,18 * l * l) = 633 H


Мощность резания


N = Pz * V / 1020 * 60


N= 633 * 155 / 1020 * 60 = 1,6 кВт


Частота вращения шпинделя


n = 1000 * V /  * Dmax


n = 1000 * 155 / 3,14 * 26 = 1897 мин-1


принимаем n = 2000 мин-1


4.2.3 Станок и оснастка

Станок - токарный с ЧПУ 16К20ФЗ

Частота вращения 10…2000 мин-1

Пределы подач 0,01…2,8 мм/об

Мощность главного привода 11кВт

Ограничение габаритов державки не более 2540мм (ВН)

Место крепления режущего инструмента на станке - револьверная головка

Наименование крепежно-присоединительной части станка для закрепления режущего инструмента - гнездо цилиндрическое с рифленьем и клином

Размер гнезда 50мм (Н7)


4.2.4 Инструмент режущий

резец расточной с =90, с трехгранной пластиной из твердого сплава [3,стр.170]

ограничения на параметры режущего инструмента, связанные с технологическим процессом механической обработки, отсутствуют.


4.2.5 Определение размеров вспомогательного инструмента

Для крепления режущего инструмента в револьверной головке применяем две переходные втулки.

Размеры крепежно-присоединительной части ВИ для закрепления на станке соответствуют размеру гнезда револьверной головки: диаметр хвостовика 50h6 мм, остальные размеры по каталогу [2]

Размеры крепежно-присоединительной части ВИ для закрепления РИ: втулка с отверстием 16мм, габаритные размеры: общая длина 159мм, максимальные размеры 15970мм.


4.2.6 Выбор конструктивной схемы инструментального блока

револьверная головка  ВИ  РИ


4.2.7 Конструктивная схема вспомогательного инструмента:

крепежная часть станка  два переходника  крепежная часть РИ

4.2.8 Описание инструментального блока для операции токарная с ЧПУ - подрезка торца.

Подготовка инструментальной оснастки для станков с ЧПУ заключается в том, что режущий инструмент к станку доставляется в составе инструментального блока.

Инструментальный блок для растачивания отверстия состоит из расточного резца (поз.1), переходной втулки (поз.2), второй переходной втулки (поз.3). Резец закреплен в резцедержателе винтами (поз.4).

Хвостовик резцедержателя соответствует посадочному гнезду револьверной головки станка мод. 16К20ФЗ и равен 50h6.

Установ 2


4.3 На этом установе обрабатываются симметричные поверхности. Применяются те же инструменты, что и на установе 1, расчеты режимов резания, конструктивные схемы вспомогательного инструмента и инструментального блока будут одинаковыми.


5. Общие выводы.


Основной особенностью изготовления деталей на станках с ЧПУ является новый подход к разработке технологического процесса: технолог должен стремиться к максимальной концентрации операции, минимальному количеству переустановок детали, т.е. к возможности обработать за одну операцию как можно больше поверхностей.


Так появилось оборудование типа «обрабатывающий центр», на котором можно обработать все возможные поверхности с минимальным числом переустановок, что сокращает время обработки и повышает точность поверхностей.

Инструментальная оснастка для таких станков строится на основе модульного принципа и соответствует требованиям производства. К ним относится прежде всего: быстро сменность и взаимозаменяемость, простота сборки и разборки, минимальное количество станков, высокая точность центрирования, виброустойчивость в широком диапазоне режимов резания жесткость соединений в радиальном и осевом направлениях при максимальных нагрузках.


6. Список используемой литературы.


  1. Справочник технолога-машиностроителя. В 2-х т. Т. 2 / под ред. А.Г. Косиловой и Р.К. Мещерякова. - М.: Машиностроение, 1985.


  1. Режущий и вспомогательный инструмент для гибких производственных модулей. Каталог. ВНИИ Инструмент. М., ВНИИ ТЭМП, 1988.


  1. Кузнецов Ю.И., Маслов А.Р., Оснастка для станков с ЧПУ: Справочник. - 2-е изд., перераб. и доп. - М.: Машиностроение, 1990


© 2012 Рефераты, курсовые и дипломные работы.
