Реферат: Проектирование технологического процесса изготовления детали - крышка подшипниковая

Реферат: Проектирование технологического процесса изготовления детали - крышка подшипниковая

Введение

      Цель курсового проектирования по технологии машиностроения - научится правильно применять теоретические знания, полученные в процессе учебы, использовать свой практический опыт работы на машиностроительных предприятиях для решения профессиональных технологических и конструкторских задач.

      К мероприятиям по разработке новых прогрессивных технологических

процессов относится и автоматизация, на ее основе проектируется высокопроизводительное технологическое оборудование, осуществляющее

рабочие и вспомогательные процессы без непосредственного участия человека.

   В соответствии с этим решаются следующие задачи:

   Расширение, углубление, систематизация и закрепление теоретических знаний и применение их для проектирования прогрессивных технологических процессов сборки изделий и изготовления деталей, включая проектирование средств технологического оснащения.

   Развитие и закрепление навыков ведения самостоятельной творческой инженерной работы.

   Овладение методикой теоретико-экспериментальных исследований технологических процессов механосборочного производства.

   В курсовом проекте должна отображаться экономия затрат труда, материала, энергии. Решение этих вопросов возможно на основе наиболее полного использования возможностей прогрессивного технологического оборудования и оснастки, создания гибких технологий.

1. Назначение детали и анализ технических условий на ее изготовление.

  Деталь БИЯН 712272-022 является крышкой подшипниковой электродвигателя. Крышка изготовлена из серого чугуна СЧ15 ГОСТ 1412-85.

  В крышке имеется осевое отверстие для выхода вала электродвигателя, так же имеется глухое отверстие (посадочное) с высокой точностью изготовления по 7’му квалитету точности и шероховатостью 0.8 для посадки подшипника.

  В осевом отверстии имеется технологичная канавка для уплотнения резиновым кольцом. Для удобства обработки, а частности для обеспечения зажима крышка имеет три прилива по диаметру, которые обеспечивают прочность крышки при приложении зажимной силы.



  Три отверстия  в лапках предназначены для закрепления крышки на корпусе электродвигателя, по лапкам произведена расточка посадочной поверхности для сопряжения с корпусом электродвигателя (замок)



 Самым точным является глухое отверстие (посадочное) с высокой точностью изготовления по 7’му квалитету точности и шероховатостью 0.8 для посадки подшипника. Которое получается путем трех операций - чернового и чистового растачивания и шлифования.

  2. Определение типа производства.

  2.1 Тип производства определяем с помощью коэффициента закрепления операций по формуле:

                                                Кз.о. = t / tс.ш.;                                                     (1)

  где tс.ш.= 1.2 - среднее штучное время основных операций обработки, мин;

        t - такт выпуска деталей, мин.

t = 60 * Fg / N       мин/шт                                          (2)

 где Fg=4015 - действительный годовой фонд времени работы оборудования, ч

         N = 15000 - годовая программа выпуска изделий, шт.

t = 60 * 4015 / 15000 = 9.06 мин/шт

Кз.о. = 15.06 / 1.2 » 12

  Так как Кз.о. > 10, тип производства - средне серийный.

  3. Анализ технологичности конструкции детали.

  Форма детали является правильной геометрической, является телом вращения. Значение шероховатостей поверхностей соответствует классам точности их размеров и методам обработки этих поверхностей. Деталь имеет поверхности не являющиеся параллельными центральной оси, эти поверхности имеют легкую ( в пределах 2° на 25 мм длины) конусность. Деталь не имеет не перпендикулярных осям отверстий на входе и выходе сверла.

  Для обработки детали достаточно использовать токарную и сверлильную операции. Имеется свободный отвод и подвод режущего и мерительного инструмента к обрабатываемым поверхностям.

  Многообразие размеров отверстий сведено к минимуму.



  Недостатком технологичности можно считать конусные поверхности так как они могли бы использоваться для зажима.

  Так как количество недостатков минимально, то деталь в целом можно считать технологичной.

  4. Технико-экономический анализ методов получения заготовки.

  На основании анализа детали по чертежу, учебной и справочной литературы отбираем два способа получения отливки крышки: литье в песчано-глинистые формы и литье под давлением.

  Оценку правильности метода выбора заготовки произведем по минимальной величине производственных затрат на изготовление детали. Расчет величины приведенных затрат выполним по формуле:

Пз.д. = МзЦз - МоЦо + Пз.чi * Тшт  ,гр;                                (3)

  где Мз - масса заготовки, кг;

         Цз - расчетная цена заготовок, гр/кг;

         Мо- масса реализуемых отходов, кг;

              Цо - цена реализуемых отходов, гр/кг;

         Пз.чi - норматив приведенных затрат, приходящихся на 1ч. работы оборудования при выполнении i-й операции [3, табл. 46-50];

         Тшт - норма штучного времени на механическую обработку заготовки.

  Данные для расчета приведенных затрат сведем в таблицу (табл. 4.1)

  4.1. Сравнения величины произведенных затрат по вариантам получения заготовки.

значение показателя
Показатель литье в песчано-глин. формы литье под давлением

Масса заготовки Мз, кг

0.500 0.470

Приведенная цена заготовки Цз, гр/кг

Масса отходов Мо, кг

0.060 0.030

Приведенная цена отходов Цо, гр/кг

0.7 0.7

Норматив приведенных затрат Пзч, гр/кг

1.02 1.02

Норма штучного времени Тнт, ч

12.8 10.07

Приведенные затраты Пзд, гр

  По минимуму приведенных затрат предпочтителен вариант получения заготовки подшипниковой крышки литьем под давлением.

  5. Проектирование технологического процесса механической обработки

      детали.

  5.1 Разработка маршрута технологического процесса.

    При разработке технологического процесса следует руководствоваться следующими принципами:

  при обработке заготовок, полученных литьем, необработанные поверхности можно использовать в качестве баз для первой операции;

  при обработке у заготовок всех поверхностей в качестве технологических баз для первой операции целесообразно использовать поверхности с наименьшими припусками;

  в первую очередь следует обрабатывать те поверхности, которые являются базовыми в дальнейшей обработке;

  далее выполняют обработку тех поверхностей, при снятии стружки с которых в меньшей степени уменьшается жесткость детали;

  в начале технологического процесса следует осуществлять те операции, в которых велика вероятность получения брака из-за дефекта.

  Технологический процесс записывается по операционно, с перечислением всех переходов.

1. Операция токарная.

Оборудование - токарно-винторезный станок 16Б16КП

Деталь устанавливаем в трехкулачковый клиновой пневмо патрон.

В качестве базы используем необработанный торец заготовки. Заготовка ориентируется так, чтобы зажимное усилие прилагалось к специальным приливам.

Используется многорезцовая наладка.

1-й переход.

растачиваем отверстие (1) Æ34.5+0.6 на проход

растачиваем отверстие (2) Æ78.5+0.7 выдерживая размер 19±1.5

2. Операция токарная.

Оборудование - токарно-винторезный станок 16Б16КП

Деталь устанавливаем в трехкулачковый клиновой пневмо патрон.

В качестве базы используем необработанный торец заготовки. Заготовка ориентируется так, чтобы зажимное усилие прилагалось к специальным приливам.

Используется многорезцовая наладка.

1-й переход.

подрезаем торцевую поверхность (1) 220±1.5 выдерживая размер 32.1-0.3

подрезаем торцевую поверхность (2) выдерживая размер 21+0.3

растачиваем поверхность (3) выдерживая размер 0.6+0.3

3. Операция токарная.

Оборудование - токарно-винторезный станок 16Б16КП

Деталь устанавливаем в трехкулачковый клиновой пневмо патрон.

В качестве базы используем необработанный торец заготовки. Заготовка ориентируется так, чтобы зажимное усилие прилагалось к специальным приливам.

Используется многорезцовая наладка.

1-й переход.

точим канавку (1) выдерживая размеры : Æ48H14(+0.62), профиль канавки получаем фасонным резцом Р2674-02

растачиваем канавку (2) Æ 81+0.87 размер (1) получаем инструментом

растачиваем фаску (3) выдерживая размер 1x45

4. Операция токарная.

Оборудование - токарно-винторезный станок 16Б16КП

Деталь устанавливаем в трехкулачковый клиновой пневмо патрон.

В качестве базы используем необработанный торец заготовки. Заготовка ориентируется так, чтобы зажимное усилие прилагалось к специальным приливам.

Используется многорезцовая наладка.

1-й переход.

растачиваем отверстие  (1) Æ79.5+0.3 выдерживая размер 22+0.3

растачиваем отверстие (2) Æ198.5+0.3 выдерживая размер 5.5+0.5

растачиваем фаску (3) выдерживая размер 0.5x45

5. Операция токарная.

Оборудование - токарно-винторезный станок 16Б16КП

Деталь устанавливаем в трехкулачковый клиновой пневмо патрон.

В качестве базы используем необработанный торец заготовки. Заготовка ориентируется так, чтобы зажимное усилие прилагалось к специальным приливам.

Используется многорезцовая наладка.

1-й переход.

растачиваем отверстие (1) Æ199H8(+0.072) выдерживая размер 5.5+0.5

растачиваем отверстие (2) Æ80 H8(+0.064) на длину 22+0.3

6. Операция шлифовальная.

Оборудование- кругло-шлифовальный станок модели 3У12В

Крышка устанавливается на оправку, в качестве базовой поверхности служит предварительно обработанный Æ34.5+0.6 на проход.

шлифуем отверстие (1) Æ80H7(+0.003) на длину 22+0.3

7. Операция сверлильная.

Оборудование - настольно-сверлильный станок модели 2М112

Заготовка устанавливается в приспособлении П4227

Используется кондукторная втулка

1-й переход. Сверлим первое отверстие (1) Æ11H14(+0.13)

2-й переход. Сверлим второе отверстие (2) Æ11H14(+0.13)

3-й переход. Сверлим третье отверстие (3) Æ11H14(+0.13)

  5.2. Расчет припусков на механическую обработку.

  Расчет припусков произведем двумя методами: для размера Æ80H7(+0.03)  рассчитаем  припуски аналитическим методом, а для остальных размеров - опытно статическим.

  5.2.1 Аналитический метод определения припусков базируется на анализе производственной погрешности, возникающей при конкретных условиях обработки заготовки.

  Минимальный припуск при обработке поверхности отверстия определяется по формуле:

2Zmin = 2((Rz + h)i-1 + Ö D2åi-1 + e2i    ,мин                        (4)

где  Rz -  высота неровности профиля, мкм;

        h -  глубина дефектного слоя, мкм;

      Då - суммарное отклонение расположения поверхностей, мкм;

       ei - погрешность установки заготовки, мкм.

  Суммарное отклонение расположения поверхности у заготовки определим по формуле:

Då = Ö D2с + D2к   ,мкм                                      (5)

где Dс - отклонение от соосности, мкм;

      Dк - кривизна отливки, мкм на 1 мм.

  Все значения необходимые для определения припусков сводим в таблицу.

Таблица  5.2.1. Определение припусков на механическую обработку.

Методы квалитет предельные допуск Элемент припуска мкм
обработки точности отклонения мкм

Rz

h

ey

Заготовка -

+ 0.074

- 0.010

0.084 20 30 460 0
Черновое точение H14

+ 0.012

0.053 10 20 20.570 0
Чистовое точение H8

+ 0.09

0.09 1.6 10 20.431 0
Шлифование H7

+ 0.03

0.03 0.8 4 20.431 0

  Определяем припуски на каждую операцию.

2Zmin1 = 2((10+20)+Ö4602 ) » 1000 мкм = 0.98 мм

2Zmin2 = 2((1.6+20)+Ö20.4312 ) » 231.2 мкм = 0.08 мм

2Zmin3 = 2((0.8+20)+Ö20.4312 ) » 121.4 мкм = 0.02 мм

  Определяем номинальные припуски на каждую операцию по формуле:

2Zn = 2Zimin + Li * Di-1 + Li * Di, мкм                        (6)

  где LiDi-1- нижнее отклонение размеров на предшествующей операции, мкм;

        LiDi - нижнее отклонение размеров на данной операции, мкм.

Так как при литье под давлением класс точности получения заготовок высок, то название операции - ‘ черновое растачивание ’ условно и весь полученный припуск можно разделить на две равные части.

2Zmin1 = 2Zmin2 = 0.5 мм.

2ZH1 = 500 + 10 + 12 = 522 мкм = 0.52 мм

2ZH2 = 500 + 12 + 20 = 532 мкм = 0.53 мм

  Для дальнейших расчетов принимаем номинальные припуски и операционные размеры сводим в таблицу.

Таблица  5.2.2. Операционные размеры.

Наименование припуска и размера Условное обозначение Расчетное значение Принятое значение
1. Размер на чертеже d

Æ80H7(+0.03)

2. Припуск на

    шлифование

2ZH1

0.1

3. Размер до

    шлифования

d3

Æ80H8(+0.09)

4. Припуск на

    чистовое точение

2ZH2

0.4

5. Размер до чистового

    точения

d2

Æ81H10(+0.012)

6.Припуск на черновое

   точение

2ZH3

0.5
7. Размер заготовки

d1

Æ82+0.074

            -0.010

  5.2.2. Опытно - статистический метод заключается в выборе припусков по таблицам.

  По ГОСТ 26645-85 выбираем припуски на механическую обработку, значения которых сводим в таблицу 5.2.3.

Таблица 5.2.3. Припуски на механическую обработку

Размер Вид окончательной обработки общий припуск на сторону
Æ80H7 Шлифование 2.4
Æ199H8 Точение чистовое 2.8
Æ34.5H14 Точение 2.0
16H14 Точение 1.6
0.15±0.26 Точение 0.8
24H11 Точение 1.0
Æ11H14 Сверление 5.5


Выноска 2 (без границы):    T2

Выноска 2 (без границы):   T3

Выноска 2 (без границы):   T1

Выноска 2 (без границы): d1 Æ82ном

Выноска 2 (без границы): d1 Æ82+0.074



Выноска 2 (без границы): d1 Æ82-0.010

Выноска 2 (без границы): 2ZH3



Выноска 2 (без границы): d2 Æ81H10(+0.12)



Выноска 2 (без границы): 2ZH2



Выноска 2 (без границы): d2 Æ81.1H8(+0.09)



Выноска 2 (без границы): 2ZH1




Выноска 2 (без границы): d2 Æ80H7(+0.03)




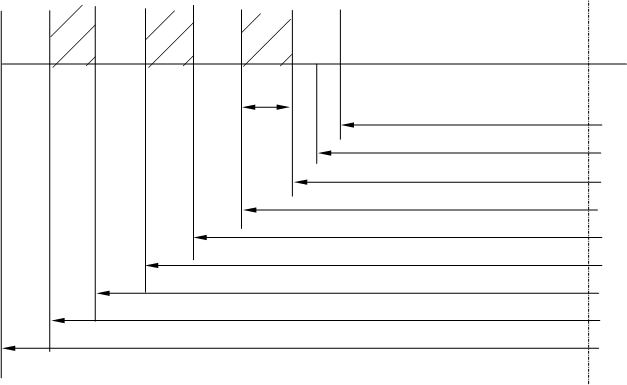

  Рис. 1. Графическое изображение припусков, допусков и операционных размеров.

  5.3. Операционные технологические расчеты.

  Режимы резания можно рассчитывать двумя способами:

- расчетно-аналитическим;

- табличным.

  Режимы резания при обработке размера Æ80H7 рассчитаем расчетно-аналитическим методом, а остальные - табличным.

  Подачу при чистовом растачивании выбираем в зависимости от требуемых параметров шероховатости и радиуса при вершине резца. Для чугунных заготовок и шероховатости 1.6 по [1. табл. 14] выбираем S=0.15 мм/об.

  Скорость резания рассчитываем по формуле:

V = Cn / (Tm * tx * Sy) * Kn   м/мин,                          (6)

  где Т - среднее значение стойкости, мин;

         (при одноинструментной обработке Т=60 мин)

          t = 0.5 мм - глубина резания;

          S=0.15 мм/об - подача

 Значение коэффициентов Cn и показателей степеней выбираем из [1. табл.17]

Получаем: Cn = 485, x = 0.12, y = 0.25, m = 0.28.

Коэффициент Kn определяется по формуле:

Kn = Kmn * Kпn * Kun                                          (7)

  где Kmn - коэффициент учитывающий влияние материала заготовки;

        Kпn  - коэффициент учитывающий состояние поверхности;

        Kun  - коэффициент учитывающий материал инструмента;

Выбираем по [1. табл. 1-4]  Kmn = 0.8

Выбираем по [1. табл. 5]     Kпn = 0.9

Выбираем по [1. табл. 6]     Kun = 0.6

Подставляем значения и получаем:

V = 485 / (600.28 * 0.50.12 * 0.150.25) * 0.54 = 145 м/мин

  Скорость резания при растачивании равна скорости резания для наружной обработки с введением поправочного коэффициента 0.9

V = 145 * 0.9 = 130 м/мин

  Силу резания принято раскладывать на составляющие, направленные по осям координат станка. При растачивании эти силы рассчитываются по формуле:

Pz,x,y = 10Cp * tx * Sy * nn * Kp                                   (8)

  Постоянная Cp  и показатели степени x, y, n приведены в [1. табл. 22]

Для силы Pz  они равны:

 Cp = 40

 x = 1.0

 y = 0.75

 n = 0

  Поправочный коэффициент Kp определяем по формуле:

Kp = Kmp * Kap * Kgp * Klp * Ktp                                         (9)

  где Kmp - коэффициент зависящий от материала заготовки;

        Kap  - коэффициент зависящий от главного угла в плане;

        Kgp  - коэффициент зависящий от переднего угла;

        Klp  - коэффициент зависящий от заднего угла;

        Ktp  - коэффициент зависящий от радиуса на вершине резца.

  По [1. табл. 9, табл. 11, табл. 12] выбираем:

Kmp = 1.0

Kap = 0.98

Kgp  = 1.0

Klp = 1.0

Ktp  = 0.95

Kp = 1* 0.98 * 1 * 1* 0.95 = 0.912

  Подставив значения получаем:

Pz = 10 * 40 * 0.51.0 * 0.150.75 * 1 * 0.912 = 44H.

  Мощность резания рассчитываем по формуле:

N = Pz * n / (1020 * 60) = 44 * 44 / 1020 * 60 = 0.03 кВт                  (10)

  Определяем основное технологическое время:

To = lр.х. / (n * S) * i , мин                                           (11)



   где lр.х. - длина рабочего хода резца, мм;

         i - количество проходов, шт.

lр.х. = l + y + D, мм                                             (12)

  где l = 20мм - длина резания;

        y = 3мм - величина врезания;

       D = 2мм - величина перебега.

lр.х.  = 20 +3 +2 = 25мм

То = 25 / (600 * 0.15) * 2 = 1.2 мин

  Табличным методом рассчитываем режимы резания на других операциях. Для примера рассчитаем режим резания табличным способом для обработки - точение Æ 11 мм.

  Длину рабочего хода определяем по формуле:

Lр.х. = Lрез + y + Lдоп.,мм                                   (13)

  где Lрез  - длина резания, мм;

        y      - длина подвода врезания и перебега инструмента, мм;

        Lдоп. - дополнительная длина хода связанная с особенностями конструкции детали, мм.

Lр.х. = 16 + 2 + 6 = 24мм

  Величину подачи принимаем S=0.15 мм/об. Стойкость сверла определяем по формуле:

Тр = Тм * l, мин                                                 (14)

  где Тм - стойкость машинной работы станка, мин.

         l - коэффициент времени врезания инструмента.

Тр = 50 * 0.6 = 30 мин

  Скорость резания определим по формуле:

V = Vтаб * K1 * K2 * K3 ; м/мин                                 (15)

  где Vтаб = 225 м/мин - табличное значение скорости резания;

        K1, K2, K3 - поправочные коэффициенты.  Выбираем:

K1 = 1.2

K2 = 1.3

K3 = 0.85

V = 225 * 1.2 * 1.3 * 0.85 = 298 м/мин

  Определим число оборотов шпинделя станка.

n = 100n / pD , мин-1                                         (16)

 n = 1000 * 298 / (3.14 * 11) = 1200 об/мин



  По изложенным выше причинам принимаем n = 600 об/мин.

Уточняем скорость резания по принятой частоте вращения:

V = pDn / 1000 = p * 11 * 600 / 1000 = 50 м/мин

  Основное машинное время определим по формуле:

tм = Lр.х. / (n * S), мин                                       (17)

 где Lр.х.  = 12 - длина рабочего хода, мм.

tм = 12 / 600 * 0.15  = 0.40 мин

  Режимы резания на остальные операции рассчитываем аналогично и результаты заносим в таблицу.

  Таблица 5.2. Расчет режимов резания.

Операция t мм i шт S мм/об n об/мин V м/мин

То

Токарная 1.5 1 0.2 180 45 1.5
Токарная 3 1 0.16 112 70 1.2
Токарная 3 1 0.04 224 34 1.4
Токарная 0.5 1 0.16 280 70 0.6
Токарная 0.4 1 0.08 355 45 1.4
Шлифовальная 0.2 1 0.04 360 50 2.2
Сверлильная 5.5 1 0.09 400 14 1.5

 5.3.2 Техническое нормирование

  Штучное время определяем по формуле:

Тшт = То + Тв ( 1 + (aобс+aотл) / 100 ) , мин                       (18)

где  То - машинное время, мин;

       Тв - вспомогательное время, мин;

     aобс = 3.5 мин - время на обслуживание рабочего места;

     aотл = 4 мин - время на отдых, мин.

  Вспомогательное время - это время затрачиваемое на установку, закрепление и снятие заготовки.

  Штучно - калькуляционное время определим по формуле:

Тш.к.  = Тшт + Тп.з./ n , мин                                          (19)

где Тп.з. - подготовительно - заключительное время, мин;

      n = 15000шт - пария деталей.

  Расчет остальных норм времени ведем аналогично и результаты заносим в таблицу.

  Таблица 5.3.1. Нормы времени.

Операция

То

Тв

aобс.

aотл.

Тшт

Тп.з.

Тш.к.

мин мин мин мин мин мин мин
Токарная 1.2 0.28 3.5 4 0.68 45 1.13
Токарная 1.12 0.26 3.5 4 1.98 45 1.43
Токарная 0.9 0.26 3.5 4 1.18 45 1.63
Токарная 0.5 0.32 3.5 4 0.88 45 1.33
Токарная 1.8 0.26 3.5 4 1.17 45 1.62
Шлифовальная 2.2 0.63 4 4 0.88 16 1.84
Сверлильная 1.5 0.4 4 4 0.71 16 1.7

  5.3.3. Определение количества оборудования и степени его использования.

  Расчетное количество станков, необходимых на каждой операции, для выполнения программы рассчитаем по формуле:

Sp = (åtшк * N ) / Fg * 60 , шт                                    (20)

где åtшк - сумма штучно калькуляционного времени, мин;

      N - годовая программа выпуска изделий, шт;

      Fg = 4015 - действительный фонд работы оборудования, ч.

  По полученным у нас результатам получаем:

Sp = 13.12 * 15000 / (4015 * 60) = 1.8 = 2

  Коэффициент загрузки оборудования определим по формуле:

nзi =Sp / Snp ;                                             (21)

  где Sпр = 5 шт - принятое количество оборудования.

nзi = 2 / 5 = 0.4

5.4. Конструкция и расчет приспособления.

  5.4.1. В качестве приспособления, на некоторых из операций моего технологического процесса, используется трехкулачковый клиновой патрон с пневмоприводом.

  Принцип работы этого патрона упрощенно можно описать так: под действием сжатого воздуха клин перемещается и действует конусной частью на кулачек, который, в свою очередь, радиально перемещается. В следствии такого перемещения всех трех кулачков и происходит зажим/разжим заготовки.

  5.4.2. Расчет приспособления на точность.

  Для обеспечения необходимой точности детали при конструировании приспособления необходимо выбрать такую схему, при которой будет соблюдаться условие:

e £ eдоп                                                           (22)

  где e - действительное значение погрешности базирования заготовки в приспособлении;

          eдоп - допустимое значение погрешности базирования в приспособлении.

  В нашем случае при зажиме крышки двигателя в патроне соблюдается принцип единства баз, то есть конструкторская и технологическая базы совпадают, следовательно e = 0.

  5.4.3. Расчет исходного усилия и определения основных параметров зажимного устройства.

  Требуемую силу зажима на каждом кулачке определим по формуле:

Wo = K * Pz * (Sin a/2) / (n * f) * D1/D2 , кгс                                       (23)

где n = 3 - число кулачков;

      K - коэффициент запаса;

      Pz - окружная сила резания, кгс;

      a = 90° - угол призмы кулачка;

      f = 0.35 - коэффициент трения на рабочих поверхностях кулачка;

      D1 = 80 мм - диаметр обрабатываемой поверхности.

      D2 = 205 мм - диаметр зажимаемой поверхности.

К = Ко * К1 * К2 * Кз * Ки * К5                                            (24)

где  Ко = 1.5 - гарантированный коэффициент запаса;

       К1 = 1.0 - коэффициент, учитывающий состояние поверхности заготовки;

       К2 = 1.05 - коэффициент, учитывающий увеличение силы резания

                в следствии затупления инструмента;

       Кз = 1.2 - коэффициент, учитывающий увеличение силы резания при

               прерывистом резании;

       Ки = 1.0 - коэффициент непостоянства зажимного усилия;

       К5 = 1.0 - степень удобства расположения рукояток.

К = 1.5 * 1 * 1.05 * 1.2 * 1.1 = 2.0

  По ГОСТ 12.2.029-77 минимальный запас надежности закрепления равен 2.5

                             Wo = 2.5 * 44 * 1 / (3 * 0.35) * 80/205 = 45Н

  Рассчитаем необходимую силу привода.

Q = n * k’ * (1 + 3*l/l1 * f1) * tg (b * j) * Wo ,  H                                (25)

где k’ - коэффициент учитывающий дополнительные силы трения в патроне

     (k’ = 1.05)

      l = 30мм - вылет клочка от его опоры до центра приложения силы зажима;

      l1 = 80мм - длина направляющей части кулачка;

      b=12° - угол клина;

      j=2° - угол трения на наклонной поверхности клина;

      f1 = 0.12 - коэффициент трения в направляющих кулачка.

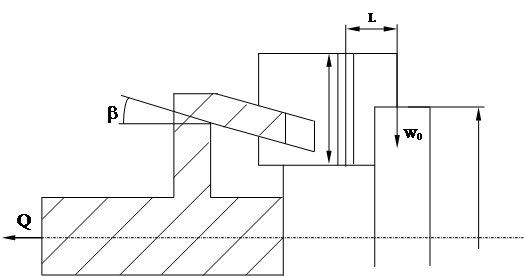

  Рис. 2. Схема патрона с клиновым приводом.

Q = 3 * 1.05 ( 1 + 3 * 30 / 80 * 0.12 ) * tg(12+2) * 81 = 72H

  Усилие на поршне равно усилию на штоке с учетом потерь на трение.

Qшт = Q/n ; H                                             (26)

  где n = 0.95 - потери на трение.

  Определим диаметр поршня:

Dn = Ö 4Qпор / (p * P * n) ,мм                                      (27)

  где P = 45 - давление сжатого воздуха;

D = Ö 4 * 76 * 10 / (p * 4 * 0.95) =16мм

  Принимаем D = 20мм.

  6. Расчет размерных цепей.

  Изображение размерных цепей  графов находится в графической части курсового проекта.

  Так как, нам необходим определить пять технологических размеров, то по совмещенному графу составляем пять уравнений и сводим их в таблицу.

  Таблица 6.1. Расчет размерных цепей.

Исходное Допуск Размерная цепь Средняя величина Очередность расчета определение
звено допуска допуска номинал. тех. размера

A1

0.5

A1=B6 - B7

0.25 2 1

B6

A2

0.3

A2=B8 - B7

0.15 6 2

B7

A3

0.3

A3=B6

0.15 1 3

B9

A4

0.3

A4=B10+B7-B7 -B9+B7

0.15 5 4

B5

A5

0.13

A5=B6- B7- B5

0.05 4 5

B10

A6

0.5

A6=B6- B7- B9

0.25 3 6

B6

S1

-

S1= - B6+B7

- - 7

B7

S2

-

S2= B7 -B6+B2

- - 8

B2

S3

-

S3= B8-B6+B3

- - 9

B8

S4

-

S4= -B9+B4

- - 10

B4

S5

-

S5=B10-B9+B5

- - 11

B5

  Расчет цепей проведем в два этапа:

1) Определение допусков (Т)

  Для определения допусков на размеры B6 и B7 (TB6 и TB7) решим систему уравнений.

   | A3 = B6

   | A1 = B6 -B7

   | TA3 = TB6 = 0.3

   | TB7 = TB6 - TA1

   TB7 = 0.3 - 0.5

  Последнее равенство невыполнимо.

Поэтому мы вынуждены принять TB7 = 0.2

  Получаем

 TB7 £ TA1 + TB8 = 0.3 - 0.2 = 0.1

  Получаем допуск на размер TB7 = 0.1

Принимаем TB7 = 0.14 , что соответствует квалитету.

2) Определим номинальные величины и отклонения технологических отклонений.

  Так как А3 = В6 , то принимаем В6ном = 32.1 мм

  Размер В6 - наружный, поэтому его допуск располагается в системе  вала.

  В6 = 32.1 -0.3

 Для  обеспечения размера В7 составим два условия.

А1min = B6min - B7min

А1max = B6max - B7max

Из этих уравнений найдем значения В5 и подставив имеющиеся значения величин получаем:

В7min = 31.08 - 2.9 = 28.18 мм

В7max = 32.1 - 2.9 = 29.2 мм

 Так как размер В7 - тоже наружный, его допуск располагается в системе вала. Принимаем В7 = 29.2-0.2

ЗАКЛЮЧЕНИЕ

   В ходе выполнения курсовой работы были получены следующие данные:

- тип производства - средне серийный

- способ поучения заготовки - литье под давлением

- разработан технологический процесс состоящий из семи операций

- в качестве механизированного приспособления используется

  трехкулачковый клиновой патрон с пневмо приводом.

СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ.

1. Косилова А.Г. и Мещерякова Р.К. Справочник технолога-

    машиностроителя.  Том 1 и том 2  -М.: Машиностроение, 1985.

   2. Гузенков П.Г. Детали машин. -М.: Высшая школа, 1975.

   3. Ицкович Г.М. и др. Курсовое проектирование деталей машин.

       -М.: Машиностроение, 1970.

   4. Маталин А.А. Технология машиностроения. -М.: Машиностроение,

       1985, -496 с.

5. Курсовое проектирование по технологии машиностроения: Учебное

    пособие для машиностроительных спец. вузов. Л.В. Худобин,

       -М.: Машиностроение, 1970. -288с. :ил.




© 2012 Рефераты, курсовые и дипломные работы.
