МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ


НОВГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

ИМЕНИ ЯРОСЛАВА МУДРОГО


ДАТЧИК ВЛАЖНОСТИ

Курсовая работа по дисциплине «Датчики физических величин»


а) Доцент кафедры ОЭФ


б) Студент группы 9012

_______ Руппель Д.А.

«__»________2000


Новгород Великий 2000


Содержание


Перечень условных обозначений


5 Основная часть


5.1 Описание физической величины

Для характеристики содержания влаги в материалах применяются две величины: влагосодержание и влажность. Ранее эти величины назывались соответственно абсолютной и относительной влажностью.

Под влагосодержанием и понимается отношение массы влаги М, содержащейся в теле, к массе абсолютно сухого тела M0:


U=M/M0 (1)


Под влажностью W -понимается отношение массы влаги M, содержащейся в теле, к массе влажного ма­териала М1.


W=M/(M+M0) (2)


Иногда эти величины выражают через веса и в про­центах. В таком случае выражения (1) и (2) прини­мают вид:


U%=((P-P0)/P0)*100%


W%=((P-P0)/P)*100%

где Р—вес влажного тела;

Р0вес абсолютно сухого тела.

Для указания содержания влаги в материале может быть применена любая из этих величин. Переход от од­ной величины к другой может быть осуществлен по со­отношениям:


W=U/(1+U) (3)


U=W/(1-W) (4)

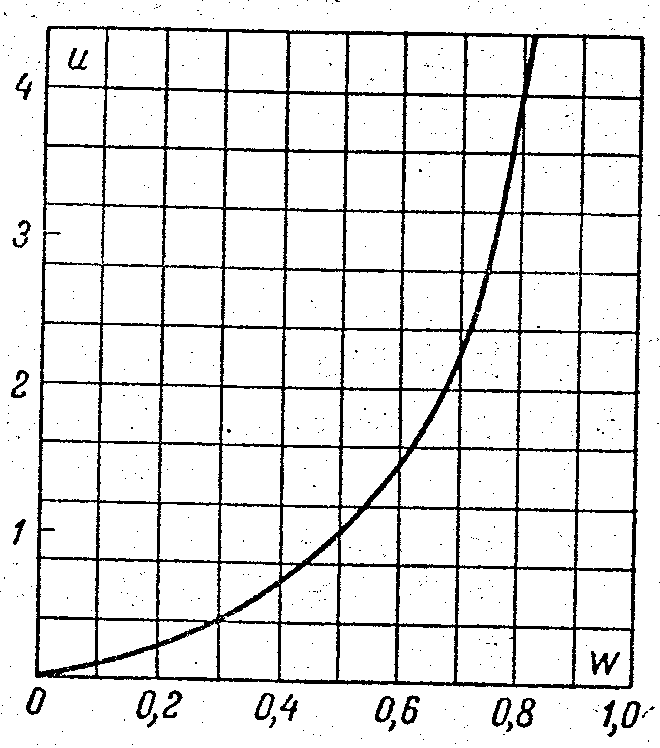

Так, например, и=1 соответствует W=0,5. На рис. показана зависимость между U и W, построенная по соот­ношениям (1-4).

В определенных отраслях промышленности для указа­ния содержания влаги в материале применяются влагосодержание U или влажность W в зависимости от устано­вившихся традиций. Большей частью в теоретических исследованиях и расчетах содержание влаги задается влагосодержанием и; в производственных услови­ях в экспериментах для той же цели чаще приме­няют влажность W.

При измерениях влаж­ности необходимо учиты­вать формы ее связи с материалом, а также осо­бенности гигротермического равновесия мате­риала с окружающей воз­душной средой.

Естественные и про­мышленные влагосодержащие материалы отно­сятся к коллоидным, ка­пиллярно-пористым или капиллярно-пористым ко­ллоидным телам. К коллоидным телам принадлежат эластичные гели, студни, желатины, мучное тесто и т. д. Примером капиллярно-пористых тел являются квар­цевый песок, слабо обожженные керамические материалы и т. д. Большинство влажных материалов являются кол­лоидными, капиллярно-пористыми телами. Коллоидные те­ла характеризуются малыми размерами капилляров, близкими к радиусу действия молекулярных сил, и могут рассматриваться в общем случае также как капиллярно-пористые тела. Способность материалов поглощать и отда­вать влагу определяется, с одной стороны, свойствам и твер­дого «скелета» материала, а с другой - формой связи с ним влаги. На первую группу свойств наибольшее влияние оказывают размеры капилляров. Разли­чает три группы капиллярно-пористых тел: микрокапил­лярные, макрокапиллярные и гетеропорозные. У первых радиус капилляров меньше 10-5 см, у вторых - больше этой величины, у третьих - капилляры имеют разные размеры. На перенос влаги внутри капиллярно-пористых тел влияют также форма капилляров, их расположение и соединение, а также механические свойства материалов.

Наиболее полная классификация форм связи влаги с ма­териалом дана П. А. Ребиндером, исходя из интенсивности форм связи. В зависимости от энергии, необходимой для удаления влаги из тела, связи делятся на химические, фи­зико-химические и физико-механические. К первой группе относятся наиболее сильные связи: ионная и молекулярная. При этих формах связи вода как таковая исчезает и ее мо­лекулы входят в состав нового вещества (гидратная вода). Химически связанная влага резко отличается по своим свойствам от свободной; ее нельзя удалить сушкой или отжатием.

К физико-химическим связям относятся адсорбционная и осмотическая связи. Первая характерна для гидрофиль­ных и гидрофобных тел; удаление влаги происходит испа­рением, десорбцией у гидрофильных тел или дезадсорбцией - у гидрофобных. Осмотическая связь имеет место у растительных клеток с концентрированным раствором, в которые вода проникает из окружающей среды, с менее концентрированным раствором.

При наиболее слабой связи - физико-механической - вода удерживается в неопределенных соотношениях. Связь может иметь структурный характер, например, в студне образующих веществах. В микрокапиллярах связь образуется поглощением воды из влажного воздуха или непосред­ственным соприкосновением материала с водой, в макрокапиллярах—поглощением воды прямым соприкоснове­нием. В обоих случаях вода механически удерживается адсорбционными силами у стенок. Основная масса воды, кроме связанной адсорбционно, сохраняет свои свойства. Условием нарушения связи является действие давления, превосходящего капиллярное. Наконец, связь смешиванием образуется в непористых смачиваемых телах прилипанием воды при ее соприкосновении с поверхностью тела. Удаление влаги, как и при структурной связи, производится испарением.

Разграничение влаги по форме ее связи с сухим мате­риалом представляет сложную задачу, хотя для этого был предложен ряд методов, основанных на использовании из­менения физических (в том числе и электрических) характеристик.


5.2 Описание и выбор метода измерения влажности


Методы измерения-влажности принято делить на пря­мые и косвенные. В прямых методах производится непо­средственное разделение влажного материала на сухое ве­щество и влагу. В косвенных методах измеряется другая величина, функционально связанная с влажностью мате­риала. Косвенные методы требуют предварительной калиб­ровки с целью установления зависимости между влажно­стью материала и измеряемой величиной.


5.2.1 Метод высушивания


Наиболее распространенным прямым методом является метод высушивания, заключающийся в воздушно-тепловой сушке образца материала до достижения равно­весия с окружающей средой; это равновесие условно счи­тается равноценным полному удалению влаги. На практи­ке применяется высушивание до постоянного веса; чаще применяют так называемые ускоренные методы сушки

В первом случае сушку заканчивают, если два последова­тельных взвешивания исследуемого, образца дают одина­ковые или весьма близкие результаты. Так как скорость сушки постепенно уменьшается, предполагается, что при этом удаляется почти вся влага, содержащаяся в образце. Длительность определения этим методом составляет обыч­но от нескольких часов до суток и более. В ускоренных методах сушка ведется в течение определенного, значитель­но более короткого промежутка времени, при повышенной температуре (например, стандартный метод определения влажности зерна сушкой размолотой навески при +130°С в течение 40 мин). В последние годы для ускоренной сушки ряда материалов стали применять инфракрасные лучи, а в отдельных случаях—диэлектрический нагрев (токи высокой частоты). Определению влажности твердых материалов высушиванием присущи следующие методические погрешности:

а) При высушивании органических материалов наряду с потерей гигроскопической влаги происходит потеря лету­чих; одновременно при сушке в воздухе имеет, место погло­щение кислорода вследствие окисления вещества.

б) Прекращение сушки соответствует не полному уда­лению влаги, а равновесию между давлением водяных паров в материале и давлением водяных паров в воздухе.

в) Удаление связанной влаги в коллоидных материалах невозможно без разрушения коллоидной частицы и не до­стигается при высушивании.

г) В некоторых веществах в результате сушки обра­зуется водонепроницаемая корка, препятствующая удалению влаги.

Некоторые из указанных погрешностей можно умень­шить сушкой в вакууме при пониженной температуре или в потоке инертного газа. Однако для вакуумной сушки требуется более громоздкая и сложная аппаратура, чем для воздушно-тепловой.

При наиболее распространенной сушке (в сушильных шкафах) имеются погрешности, зависящие от применяемой аппаратуры и техники высушивания. Так, например, результаты определения влажности зависят от длительности сушки, от температуры и атмосферного давления, при кото­рых протекала сушка. Температура имеет особенно боль­шое значение при использовании ускоренных методов, когда понижение температуры сильно влияет на количество удаленной влаги. На результаты высушивания влияют также форма и размеры бюкс и сушильного шкафа, рас­пределение температуры в сушильном шкафу, скорость движения воздуха в нем, возможность уноса пыли или мелких частиц образца и т. д. Для материалов, подвергаю­щихся перед определением влажности измельчению, боль­шое значение имеет убыль влаги в образце в процессе измельчения. Эта убыль особенно велика, если при размоле имеет место нагрев образца. С другой стороны, возможно поглощение влаги из окружающей среды в промежутках

времени между окончанием сушки и взвешиванием образца.

В итоге высушивание представляет собой чисто эмпири­ческий метод, которым определяется не истинная величина влажности, а некая условная величина, более или менее близкая к ней. Определения влажности, выполненные в неодинаковых условиях, дают плохо сопоставимые резуль­таты. Более точные результаты дает вакуумная сушка, выполняемая обычно в камере при пониженном давлении (25 мм рт. ст. и ниже) до постоянного веса.


5.2.2 Дистилляционный метод


В дистилляционных методах исследуемый об­разец подогревается в сосуде с определенным количеством жидкости, не смешивающейся с водой (бензол, толуол, ксилол, минеральное масло и т. д.), до температуры кипе­ния этой жидкости. Пары, проходя через холодильник, кон­денсируются в измерительном сосуде, в котором измеряет­ся объем, или вес воды. Дистилляционные методы в раз­личных модификациях и с использованием разных конструкций аппаратуры были разработаны для различных материалов, в том числе и для жидких. Однако дистилляционным методам также свойственны многие недостатки. Капли воды, остающиеся на стенках холодильника и тру­бок, вызывают погрешности в определениях. Применяемые растворители, как правило, огнеопасны, а аппаратура хрупка и громоздка.

Методы высушивания и дистилляционные приняты в качестве стандартных методов определения влажности большинства материалов.


5.2.3 Экстракционные методы


Экстракционные методы основаны на (извле­чении влаги из исследуемого образца твердого материала водопоглощающей жидкостью (диоксан, спирт) и определе­нии характеристик жидкого экстракта, зависящих от его влагосодержания: удельного веса, показателя преломления, температуры кипения или замерзания и т.п. В электриче­ских экстракционных методах измеряются электрические свойства (удельное сопротивление, диэлектрическая проницаемость) экстракта. Экстракционные методы дают наилучшие результаты в применении к материалам, мелко измельченным или обладающим пористой структурой, обеспечивающей проникновение экстрагирующей жидкости в. капилляры.


5.2.4 Химический метод


Основой химических (методов является обработка образца твердого материала реагентом, вступающим в химическую реакцию только с влагой, содержащейся в образце. Количество воды в образце определяется по количеству жидкого или газообразного продукта реакции. Наиболее распространенными химическими методами являются карбидный (газометрический) метод и применена реактива Фишера.

В первом методе измельченный образец влажного материала тщательно смешивают с карбидом кальция в избыточном количестве, причем имеет место реакция:

СаС2 + 2Н20 =Са(ОН)2 -\-С2Н2

Количество выделенного ацетиленового газа определяют измерением его объема или по повышению давление в плотно закрытом сосуде. Обычно прибор градуируют эмпирически, так как практически не вся вода участвует в реакции и количество выделенного ацетилена не соответствует уравнению реакции.

Менее распространен химический метод определению влажности по повышению температуры вследствие химической реакции реагента с влагой вещества; чаще всего в качестве реагента используется серная кислота. Повышение температуры смеси карбида кальция с материалом можно использовать также в карбидном методе, так как реакция воды с СаС3 протекает с выделением тепла.

Иногда необходимо раздельное определение «поверхностной» и «внутренней» влажности материала. Кроме способов, основанных на удалении поверхностной влаги силикагелем, фильтровальной бумагой и т. п., можно применить предложенный И. К. Петровым метод, по которому предварительно взвешенную навеску материала опускают в воду измеряют ареометром, отградуированным в грам­мах (для данного материала), силу, действующую на на­веску, н по разности весов навески определяют вес поверх­ностной влаги.


5.2.5 Метод СВЧ-влагометрии

Из методов измерения влажности, применяемых в промышленности, только высокочастотная влагометрия может конкурировать по широ­те использования с СВЧ-методом. Преимуществами СВЧ-влагометрии являются: возможность бесконтактного измерения, относительная просто­та и дешевизна аппаратуры, а в ряде случаев и хорошие метрологические характеристики. Метод основан на измерении электрических параметров датчика с материалом или амплитуды или (и) фазы прошедшей или отра­женной волны в диапазоне до 30 ГГц. Различие высокочастотных и СВЧ-методов вызвано как соизмеримостью длины волны с минимальными характеристическими размерами объекта, так и особенностью поведения связанной воды в гигагерцевом диапазоне.

Одно из уникальных свойств воды - аномально высокая диэлектри­ческая проницаемость, вызванная тем, что оси 0-Н в молекуле воды имеют угол, близкий к 105°. Эта особенность, обусловленная законами квантовой механики, приводит к тому, что даже в отсутствие внешнего электрического поля молекула воды обладает собственным дипольным моментом. Ориентация полярной молекулы во внешнем поле отлична от ориентации неполярной молекулы при электронной или ионной поля­ризации, когда деформируется только электронное облако. При дипольной поляризации молекула поворачивается как единое целое, поэтому на процесс поляризации влияют энергия связи воды со скелетом и температура. Вращение молекулы отстает от вращающего момента, вызванного переменным электромагнитным полем, за счет сил трения, уменьшающих также и амплитуду результирующей поляризации. Это отставание удобно характеризовать временем релаксации, которое для воды равно 0,6*10-11 с (Т = 293 К) и для льда 10"5 с (Т< 273 К) [2.3J. Полимеризация воды со скелетом вблизи поверхности твердой фазы при­водит к увеличению времени релаксации до 10-9—10-7 с. При совпадении частоты внешнего поля с собственной частотой диполей (область диспер­сии) возрастают потери и диэлектрическая проницаемость начинает зависеть от частоты.


5.2.6 Нейтронный метод


Нейтронный метод измерения влажности основан на замедлении быст­рых нейтронов при упругом столкновении их с атомами вещества. Так как массы ядра и нейтрона соизмеримы, то при упругом столкновении происходит уменьшение энергии нейтрона, равное энергии отдачи ядра. При столкновении с легкими атомами, в частности с атомами водорода. потеря энергии может быть весьма значительной. Анизотропный поток быстрых нейтронов, сохраняющий при прохождении через вещество свое первоначальное направление, превращается в изотропный поток тепловых нейтронов, которые можно регистрировать детектором, расположенным в непосредственной близости от источника быстрых нейтронов или в точке, удаленной на некоторое фиксированное расстояние.

В реальных средах, содержащих не только легкие, но и средние (с заря­дом Z > 35) ядра, быстрые нейтроны испытывают как упругие, так и неупругие столкновения, а затем, когда в результате столкновений нейт­рон потеряет большую часть энергии, он начнет терять энергию только на упругих столкновениях. В среде с легкими атомами роль неупругих столкновений значительно слабее. Так, замедляющая способность воды вычислена с учетом кислорода. Несколько большая замедляющая спо­собность у парафина. Высокую замедляющую способность углеводоро­дов объясняет сильное влияние органических примесей на точность при измерении влажности почв нейтронным методом. Используя свойство разной замедленности нейтронов в материалах, создаются нейтронные влагомеры.


5.2.7 Инфракрасные влагомеры


Известно, что в молекуле существуют два основных вида колебаний — валентные и деформационные. Колебания, в условиях которых атомы остаются на осях валентной связи, а расстояния между атомами периодически изменяются, называют валентными. Под деформационными понимают колебания, в условиях которых атомы отходят от оси валентных связей. Поскольку энергия деформационных колебаний значительно меньше энергии валентных колебаний, то деформационные колебания наблюдаются при больших длинах волн.

Валентные и деформационные колебания создают основные, обладаю­щие наибольшей интенсивностью полосы поглощения, а также обертонные полосы, имеющие частоты, кратные основной. Интенсивность обертонных полос поглощения меньше интенсивности основных.

Разграничение спектров по характеру поглощения совпадает с энерге­тическим делением инфракрасной (ИК) области излучений на ближ­нюю область, соответствующую области обертонов, и среднюю, соот­ветствующую области основных колебаний.

Главной особенностью ИК-спектров является то, что поглощение излу­чения зависит не только от молекулы в целом, но и от отдельных групп присутствующих в этой молекуле атомов. Это положение является основополагающим для ИК спектрального анализа вещественного состава и определения количеств тех или иных групп атомов, присутствующих в исследуемом материале.

Получают и исследуют ИК-спектры с помощью специальных прибо­ров — спектрометров или спектрофотометров, в которых излучение ис­точника направляется на исследуемый образец через монохроматор, вы­деляющий из интегрального пучка излучений монохроматическое излу­чение той или иной длины волны.

Излучение, прошедшее через контролируемый материал, улавливает­ся приемником, а сигнал, формируемый приемником, усиливается и об­рабатывается электронным блоком. Обычно в видимой и ближней ИК-областях источниками излучения служат лампы накаливания, а приемника­ми — фоторезисторы, например PbS, GaS, InSb и т.п. В средней и дальней ИК-областях источниками излучений могут быть накапливаемые керами­ческие стержни, а приемниками - термопары, болометры и т.п.

Количественный анализ содержания в контролируемом материале того или иного компонента достаточно прост, если имеется полоса погло­щения данного компонента, не перекрывающаяся полосами поглощения других компонентов. Тогда глубина полосы хорошо коррелируют с кон­центрацией исследуемого компонента.

Прибор обычно регистрирует прозрачность характеризующую отношение потока, прошедшего через вещество, к потоку, падающему на вещество:


5.2.8 Кондуктометрические датчики


Капиллярно-пористые влажные материалы с точки зре­ния физики диэлектриков относятся к макроскопически неоднородным диэлектрикам. Их неоднородность обуслов­лена в первую очередь наличием вкраплений влаги в основ­ной (сухой) материал. Кроме того, подавляющее большин­ство естественных и промышленных материалов неодно­родно по своему химическому составу, содержит примеси, загрязнения и воздушные включения.

Для таких материалов характерно превалирующее влия­ние влажности на электрические свойства материала. Являясь в сухом виде изоляторами с удельным объемным сопротивлением Pv=1010—1015 ом-см и выше, в результа­те увлажнения они становятся проводниками: величина Py понижается до 10-2—10-3 ом-см. Удельное сопротивление изменяется, следовательно, в зависимости от влажности в чрезвычайно широком диапазоне, охватывающем 12—18 порядков. Неоднородность диэлектрика, наличие в нем влаги сказываются не только на величине удельной прово­димости, но и на качественных особенностях электропро­водности: на ее зависимости от температуры и напряжен­ности электрического поля.


5.2.9 Выбор метода


Для моего технического задания наиболее полно подходит кондуктометрический метод измерения влажности.

Метод высушивания очень надежен, но имеет большую погрешность и достаточно ограниченную область применения. Конструкция сушильных шкафов достаточно сложна и дорогостояща.

Дистилляционный метод, как уже оговаривалось, имеет много недостатков, таких как: огнеопасное и хрупкое оборудование, большая погрешность.

Экстракционный метод слишком сложн в своей постановке. Используются расходные материалы.

Химический метод в отличие от других методов учитывает содержание связанной воды в материале, достаточно прост, но использует расходные материалы.

СВЧ-технология измерения влажности надежна, позволяет бесконтактно измерять влажность материала, но по сравнению с кондуктометрическим методом более сложен в исполнении.

Нейтронный метод измерения влажности имеет очень маленькую погрешность (0,3-1%), удобен для измерения влажности почвы, бетона. Но слишком большой объем навески (слой 10-20см или сфера D=15-40см), влияние на показания органических примесей, фоновая радиоактивность, делает его не применимым к текущему техническому заданию.

Инфракрасный влагомер сложен. Требует дополнительное дорогостоящее оборудование (спектрометр, монохроматор).

В отличие от всех выше перечисленных методов кондуктометрические датчики являются очень чувствительными (изменение удельного сопротивления на 10-12 порядков), конструктивно легко выполнимы, не требуют дополнительно дорогостоящих приборов в большей степени отвечает моему техническому заданию, а главное дополнительному условию: измерение влажности сыпучих материалов.


    1. Выбор и описание датчика

Основным требованием, предъявляемым к датчикам электрических влагомеров, является требование воспроизводимости факторов, влияющих на результаты измерения. В связи с этим в некоторых датчиках предусматриваются дополнительные устройства, предназначенные для создания одинаковых условий подготовки или введения образца ма­териала в междуэлектродное пространство. Кроме того, к конструкции датчиков предъявляются и другие требова­ния, как-то: небольшой вес (особенно в переносных влаго­мерах), высокое сопротивление изоляции, которое должно быть в несколько раз выше максимального сопротивления материала между электродами. Последнее требование вле­чет за собой необходимость тщательной очистки и наблю­дения за состоянием изоляции в процессе эксплуатации, особенно при возможности загрязнения или увлажнения изоляции исследуемым материалом.

Для кондуктометрических влагомеров было разработано много конструкций датчиков; ниже рассматриваются наи­более характерные датчики, нашедшие практическое при­менение.


По принципу действия датчики для сыпучих материалов их можно разделить на две группы:

  1. датчики без уплотнения сыпучего материала

  2. дат­чики с принудительным уплотнением материала в между­электродном пространстве.

Основным недостатком датчиков первой группы явля­ется различная степень уплотнения материала между элек­тродами, сильно влияющая па электрические характеристи­ки материала. Скорость и высота падения материала при его введении в датчик, случайные сотрясения и удары по датчику меняют уплотнение. Для получения воспроизводи­мых условий измерения необходимы специальные приспо­собления и соблюдение определенной методики введения образца, обеспечивающие постоянство высоты и скорости падения материала в таких датчиках. Даже при соблюде­нии этих условий электрическое сопротивление материала при низкой влажности (до 12—13%) весьма велико, что несколько усложняет измерение. Еще важнее то обстоя­тельство, что при измерении сопротивления зернистых и кусковых материалов результат измерения зависит от со­стояния поверхности отдельных зерен или кусков (напри­мер, от ее шероховатости, запыленности). Также сильно влияет на результаты гранулометрический состав матери­ала. В этих датчиках трудно получить постоянное сопротив­ление контакта материала с электродами.

По указанным причинам в настоящее время датчики без уплотнения применяются только в автоматических вла­гомерах, где постоянство уплотнения материала обеспечено самим измеряемым объектом и где полностью использу­ются преимущества рассматриваемого типа датчиков — простота конструкции и удобство установки на потоке сы­пучих материалов.

В датчиках неавтоматических кондуктометрических вла­гомеров чаще всего применяют принудительное уплотнение образца сыпучего материала. При сжатии сыпучих матери­алов их проводимость увеличивается вначале достаточно резко; с повышением давления рост проводимости замед­ляется и, начиная с некоторой величины давления, измене­ния давления почти не влияют на величину сопротивления. Для уменьшения влияния колебаний степени уплотнения на результаты измерении нередко приходится применять достаточно высокие давления. В этом заключается ос­новной недостаток датчиков с уплотнением: большие уси­лия деформируют образец и в ряде случаев (например, при измерении влажности зерна) частично его разрушают. Вместо материала в естественном его состоянии объектом измерения становится искусственно спрессованный брикет из этого материала. Электрическое сопротивление такого брикета зависит и от механических свойств материала, таких, как твердость, стекловидность зерна и т. п. При прессо­вании образцов высокой влажности возможен частичный отжим влаги с ее вы­делением на электродах. Кроме того, большие усилия приводят к повышенному износу датчика. Деформация или разрушение образца материала при из­мерении влажности исключают возможность повторного измерения, что также является эксплуатационным недостат­ком.


      1. Влагомер ВП-4


Г. Б. Пузрин предложил в конце 30-х годов конструкцию зерна, в котором постоянная навеска зер­на подвергается сжатию в постоянном объеме с помощью ручного пресса. Эта конструкция была применена, во вла­гомере ВП-4 Г. Б. Пузрина для зерна, нашедшем в последующем значительное распространение в хле­бозаготовительной системе На рис.1 приложения … показана кон­струкция электродного устройства влагомера ВЭ-2, представляющего собой модификацию прибора ВП-4, разработанную в последние годы. Навеска зерна 1 (для пшеницы, ржи, ячменя — 8 г, для овса — 7 г) насыпается в металли­ческий стакан 2. Одним из электродов служит кольцо 3. изолированное от стакана с помощью прокладок 4. Второй, центральный, электрод 5 соединен с корпусом датчика.

Конструкция электродов рассчитана на уменьшение влияния сопротивления торцовых частей брикета зерна. Пуансон 6 служит для уплотнения образца; давление на пуан­сон создает ручной винтовой пресс, снабженный визирным устройством, указывающим предел вращения зажимного винта при каждом прессовании образца. Это устройство должно обеспечить постоянство давления на образец при определениях влажности. Стакан 2 заключен в футляр 7 из диэлектрика, который по замыслу авторов конструкции при выполнении измерения предохраняет датчик от нагре­вания руками лаборанта. У описанного датчика необходимо часто (по инструкции к прибору ВЭ-2 перед каждой сме­ной) проверять правильность установки визирного устрой­ства. Проверка выполняется с помощью контрольного ци­линдра, вставляемого в датчик; в случае необходимости положение визирного устройства корректируется.


      1. Влагомер для порошкообразных материалов

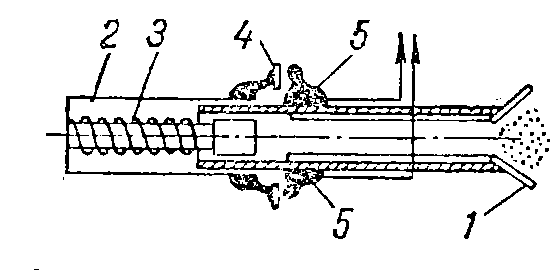

Датчик влагомера английской фирмы Маркони (Приложение … рис.1) Для измельченных порошкообразных материалов состоит из двух основных частей: ручного винтового пресса 1 и элек­тродного устройства 2. Пресс имеет металлическую скобу с накладкой 8 для поддержания датчика рукой, а также опору 4 для установки на столе. Винт через пружину, смонтированную внутри стакана 5, воздействует на толка­тель 6, уплотняющий посредством пуансона 7 образец ма­териала внутри полого цилиндра 8. Электродное устройство имеет два металлических концентрических электрода: 9 и 10, электрод 9 имеет форму кольца, 10—чашечки с круго­вым углублением. Рабочие поверхности электродов распо­ложены в одной плоскости; электроды смонтированы в кор­пусе, снабженном гнездом 11 для подключения к измерительной цепи. В этом датчике в кольцевом круговом зазоре между электродами, разделенными твердым диэлектриком, измеряется сопротивление спрессованной "лепешки" из исследуемого материала Взвешивания навески для определения влажности не тре­буется. Образец испытывается при определенном давлении (около 0,7 кГ/см2), создаваемом при вращении рычага пружина имеет предварительное натяжение.


      1. Датчик влажности для формовочной смеси


Ограничение силы сжатия материала калиброванной пружиной применено в датчике для формовочной смеси ли­тейного производства (Приложение … рис1). Датчик-щуп имеет электроды в виде наклонных латунных пластинок 1, по­гружаемых в формовочную смесь. По мере погружения электродов смесь уплотняется и ее механическое сопротив­ление возрастает. Давление на рукоятку 2 передается элек­тродам пружиной 3 через шток. При определенном усилии, соответствующем давлению электродов на грунт, равному 0,5 кГ/см2, кольцо 4 замыкает выключатель 5 и вводит электроды в измерительную цепь.


      1. Датчик влажности для зерна


Датчик, применяемый в распространенном в США вла­гомере для зерна типа TAG—Heppenstall, уплотняет сы­пучий материал в узком зазоре между двумя вращающи­мися металлическими валками с рифленой цилиндрической поверхностью. Общин вид датчика показан в Приложении … рис2. Однофазный электродвигатель мощностью 0,25 л. с. враща­ет через редуктор (электродвигатель и редуктор не пока­заны на рисунке) валик 1 со скоростью 32 об/мин; валик 1 электрически соединен со станиной датчика. Второй ва­лик 2 изолирован от корпуса стойками 3 из электроизоля­ционного материала. Валик 2 снабжен пружинящим тру­щимся контактом и ручкой 4 для поворачивания вручную с целью облегчения попадания зерна в зазор или выхода из него. Сцепление между валиками осуществляется через слой материала; последний поступает в зазор между вали­ками из засыпного бункера 5, изготовленного из пластмас­сы. Валики 1 и 2 выполют роль электродов; со­противление слоя сыпучего материала измеряется во время вращения вали­ков. Величины зазора между валиками регули­руются с помощью сменных прокладок 6 в зави­симости от того, какая зерновая культура иссле­дуется. Предельные вели­чины зазора равны 0,6мм для льняного семени и 3 мм для кукурузы. Под валиками установлены два скребка 7 из пластмассы; скребки прижи­маются пружиной 8 к поверхности валиков и очи­щают ее при вращении электродов. Весь датчик смонтирован на станине 9 из чугунного литья, имеющей два винта 10 для закрепления на столе.

Датчик с валками отличается громоздкостью и боль­шим весом и неприменим для мелко измельченных мате­риалов, таких, как мука. В то же время при применении этого датчика результаты измерения не зависят от вели­чины навески; можно использовать большие навески (100— 150 г и больше), значительно лучше отражающие среднюю влажность материала, чем малые навески, используемые в датчике с ручным прессом. Здесь, так же как и в дру­гих датчиках с прессованием материала, на результаты измерения влияет износ электродов, происходящий вслед­ствие больших усилий при прессовании. В датчике с вал­ками вследствие износа изменяются острота нарезки валиков.


      1. Автоматическая влагоизмерительная установка дискретного действия АДВ


Автоматическая влагоконтрольная установка дискретного дей­ствия АДВ предназначена для определения влажности зерна с целью соответствующего его размещения по хранилищам.

При диапазоне влажности пшеницы 10...50% шкала прибора разделена на три части, характеризующие состояние зерна: «Сухое», «Влажное» и «Сырое». Установка работает в стационарных усло­виях при температуре окружающего воздуха —5...+35°С и относи­тельной влажности до 80%, питание от сети переменного тока на­пряжением 220 В.

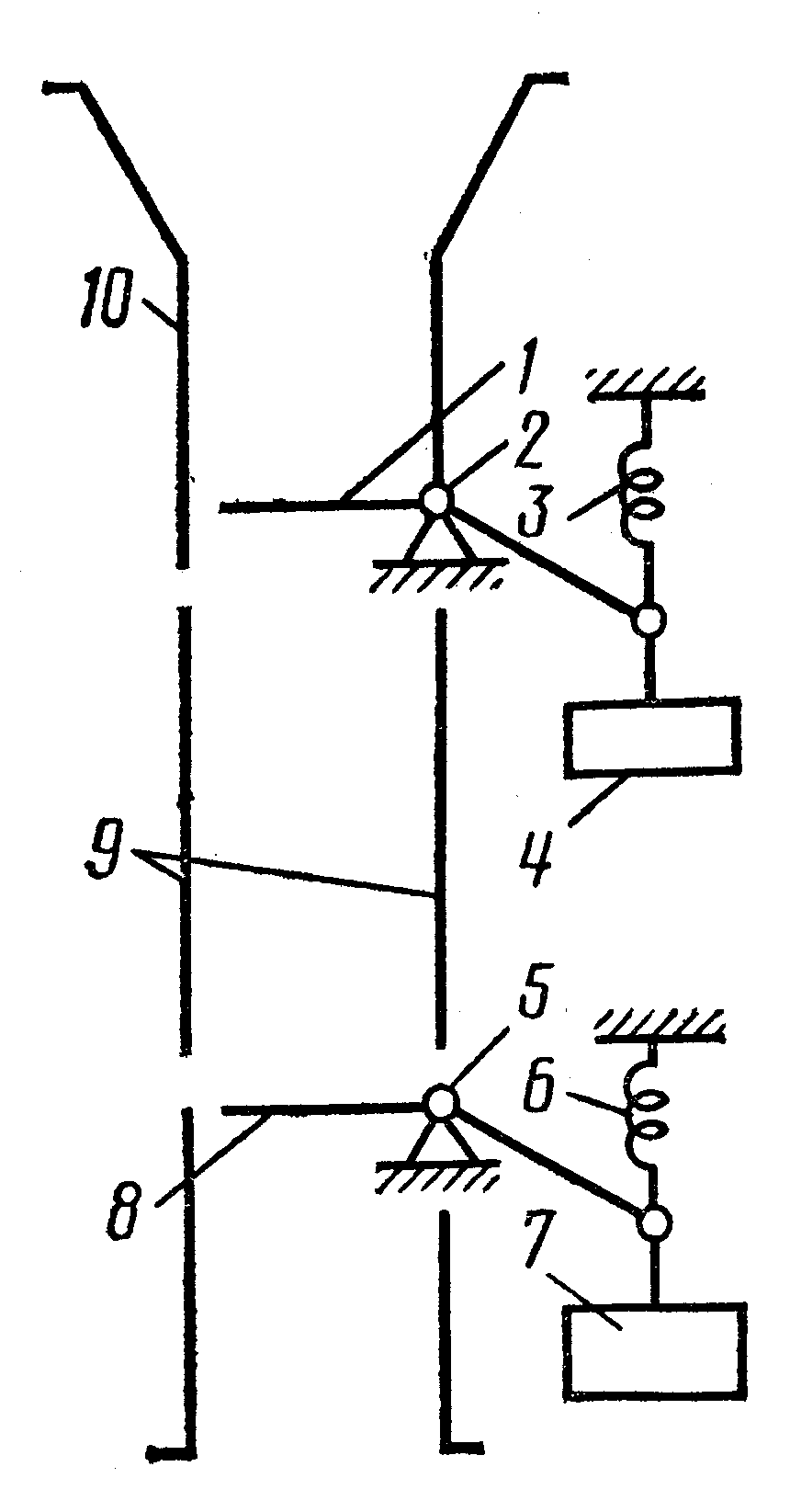

В состав блок-схемы входит первичный преобра­зователь, который периодически заполняется пробами зерна, отби­раемого из автомашин с помощью пневмопробоотборщика. Преобра­зователем управляет командный прибор.

Показания по­тенциометра дублируют показания измерительного прибора. Пита­ние измерительной схемы установки от системы питания со стабилизированным напряжением.

Имеющееся в составе автоматического потенциометра позицион­ное регулирующее устройство управляет работой печатающего ме­ханизма, с помощью которого на приемных документах фиксируется категория влажности зерна.

В
лияние температуры зерна на электрическую емкость конден­сатора-преобразователя автоматически устраняется с помощью находящегося внутри него термокомпенсатора.

Проба зерна, вынутая из автомашины пневматическим пробо­отборником, в определенном объеме по­падает в приемный бункер 10, выполненный из изоляционного матери­ала, и удерживается в нем заслонкой /, которая устанавливается в горизонталь­ное положение с помощью электромаг­нита 8.

По сигналу, полученному с команд­ного прибора, отключается напряжение питания электромагнита 5, а заслонка 1 под действием пружины 4 и силы тяжести зерна мгновенно поворачивается вокруг своей оси- 2 и устанавливается вдоль стенки бункера 10. Проба зерна при этом попадает в измерительную ячейку кондуктометрического- преобразователя, находящегося между электродами 9. В ячейке зерно удерживается заслонкой 8, которую поднимает и удерживает в горизонтальном положении электромаг­нит 6.

По истечении определенного време­ни, необходимого для измерения и ра­боты печатающего механизма, с элект­ромагнита 6 снимается напряжение пи­тания, заслонка 8 под действием пружи­ны 7 и силы тяжести зерна поворачива­ется вокруг своей оси 5 и преобразова­тель освобождается от зерна. Через не которое время по команде прибора на электромагниты 3 и 6 поступает напряжение питания и они поднимают заслонки 1 и 8. После этого преобразователь готов к приему новой порции зерна.


П
риложение

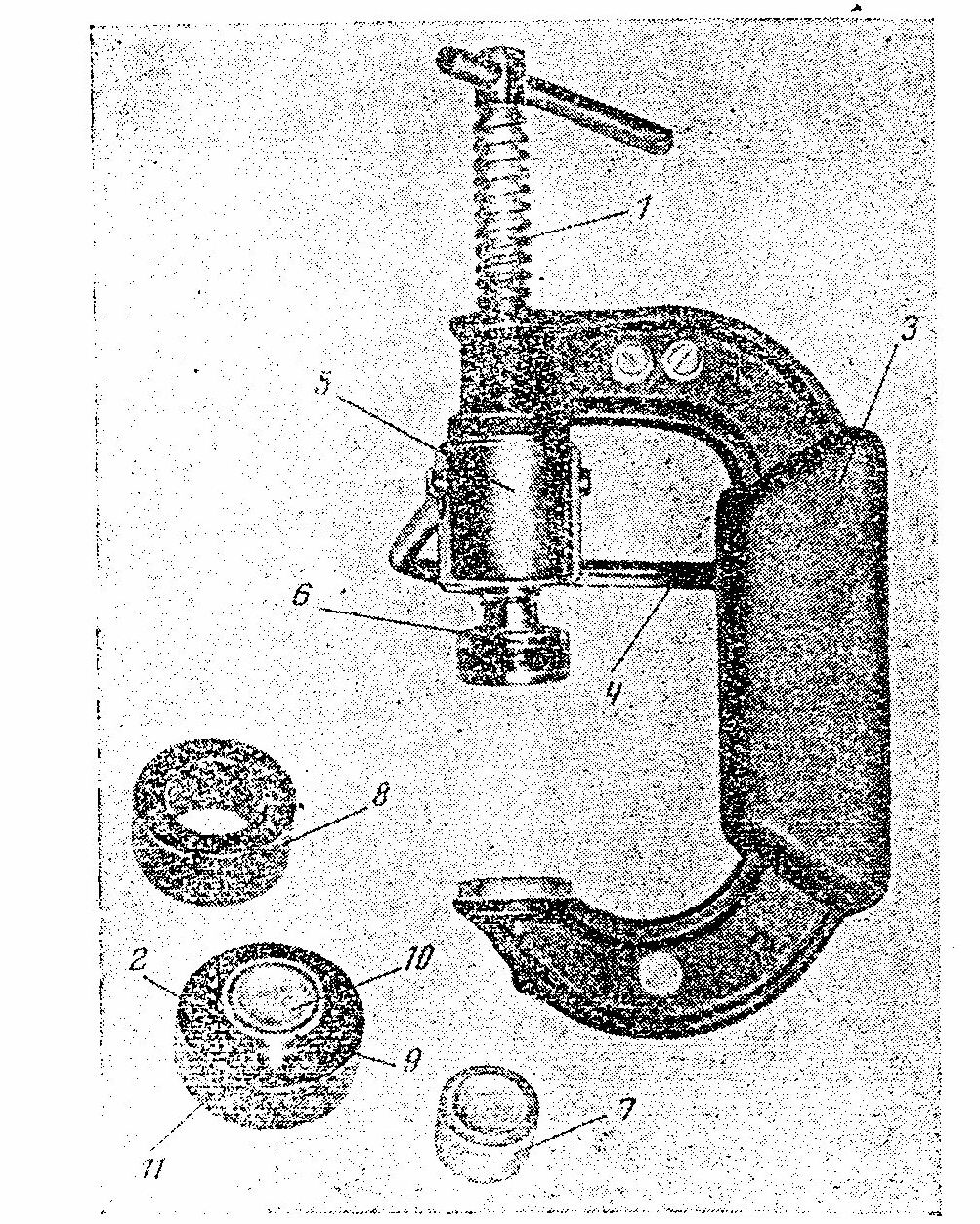

Рис1 Датчик влажности для зерна с прессованием образца.


П
риложение

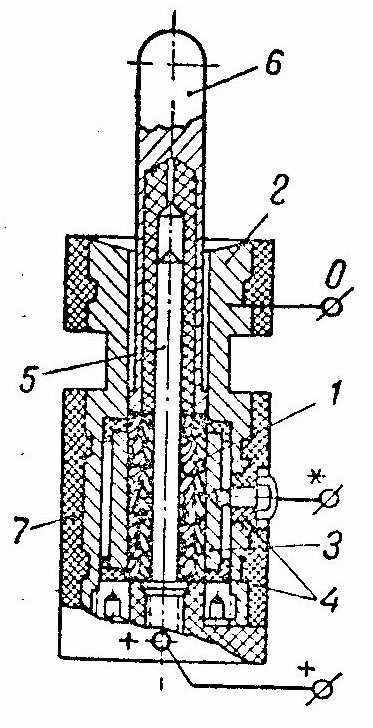

Рис.1 Датчик влажности для порошкообразных материалов.


Приложение

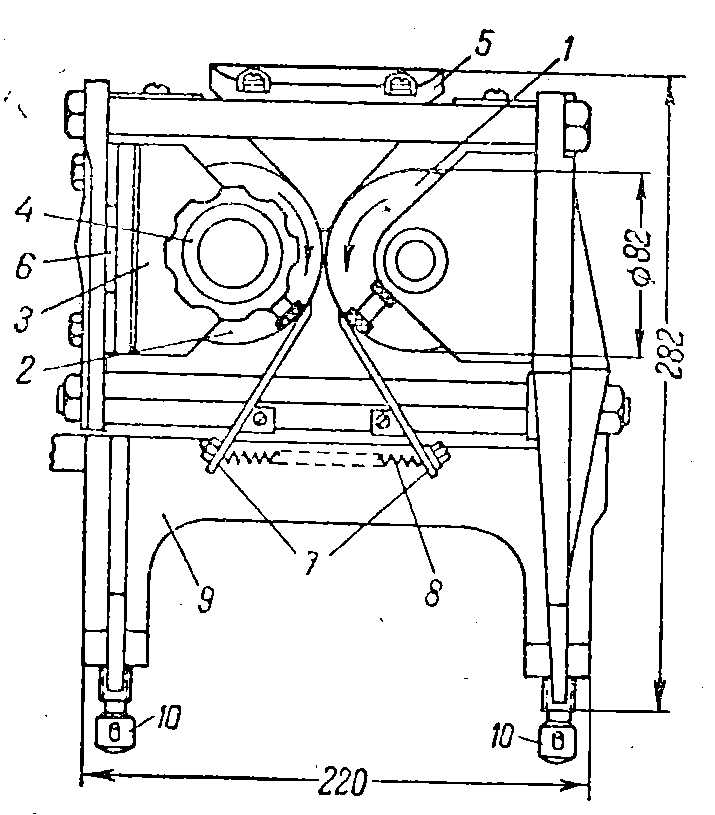

Рис.1 Датчик влажности с вращающимися валками.


Приложение А

Р

ис1. Зависимость влажности Fsat от температуры.

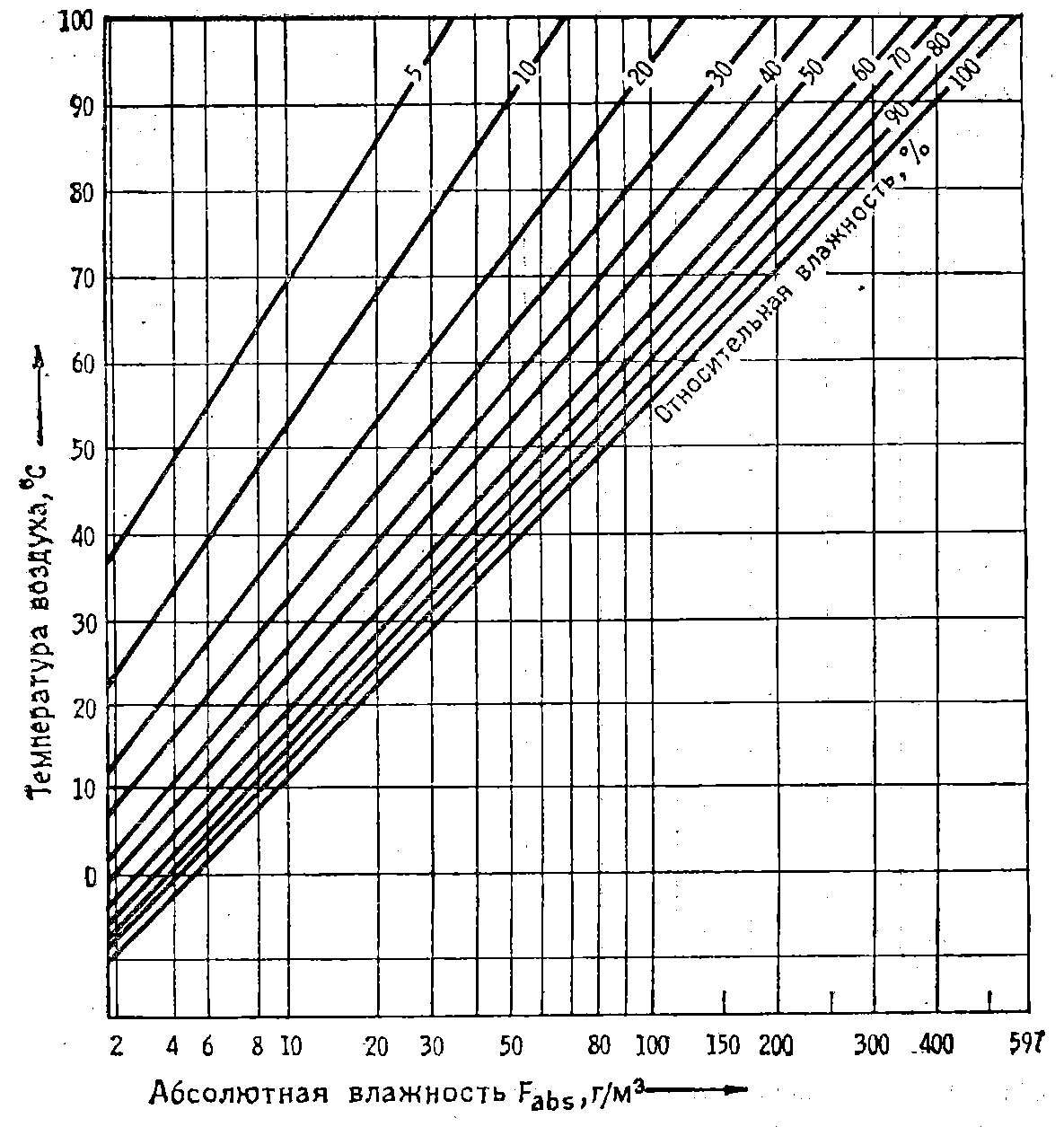

Рис2. Семейство характеристик абсолютной и относительной влажности при различных температурах.


П
риложение Б

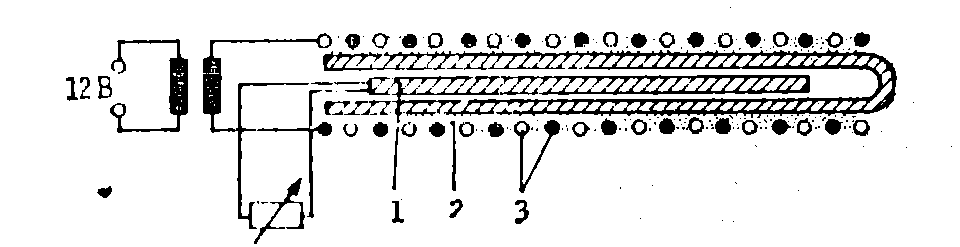

Рис1 Конструкция датчика влажности на основе LiCl:

1-Платиновый резистор.

2-Стеклоткань c LiCl.

3-Электродная спираль.


Р

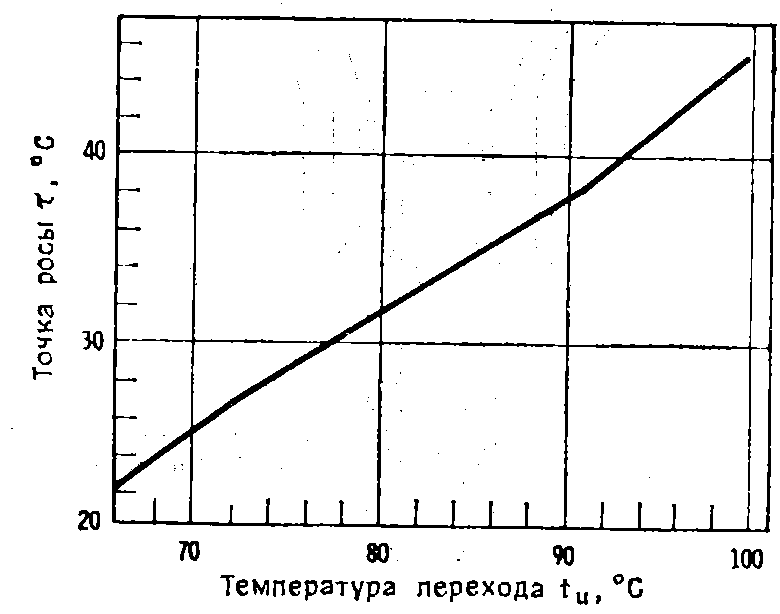

ис2 Зависимость температуры переходного состояния tu от точки росы  для датчика влажности на основе LiCl.


П
риложение В


Р

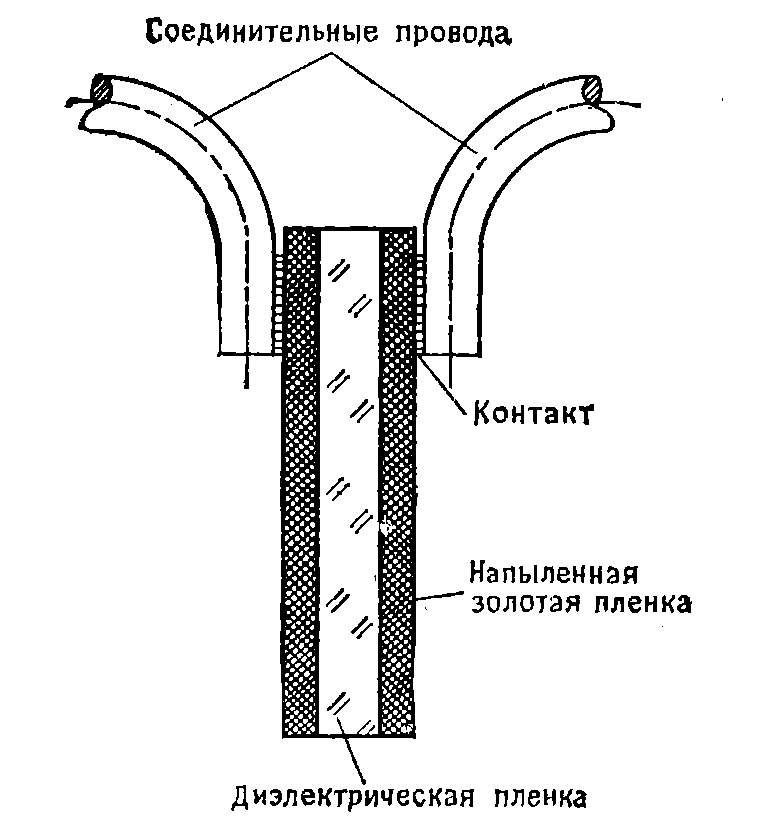

ис1 Принципиальное устройство диэлектрического датчика влажности.


Рис2 Зависимость емкости датчика Cs от относительной влажности Fret.


П
риложение

Рис1 Датчик влажности для зерна с прессованием образца.


П
риложение


Рис.1 Датчик влажности для формовочной смеси.


П
риложение Е


Рис1 Датчик влажности для формовочной смеси.



Рис2 Датчик влажности с вращающимися валками.


П
риложение


Рис.1 Датчик влажности для порошкообразных материалов.


Название, тип

датчика

Назначение

Диапазон измерения % Погрешность измерения %

Температура материала C

Масса, кг

АВ зерна АВЗК-1


Влагомер зерна (полевой) типа ВЗПК-1

Переносной влагомер ВЗМ-1

Экспресс-влагомер типа ВСЛК-1

Влагомер

ВСМК-1М


Влагомер ВП-4


Влагомер для порошкообразных

материалов

Колос-1

Влагомер для формовочной смеси

Измерение и запись влажности зерна

Экспрессное опр. влажности зерна без размола

Опр. влажности зеленой массы (силоса)

Экспресс определение влажности конопли

Экспресс-определение влажности льна, подсолнечника, сои

Измерение влажности ржи, ячменя

Измерение влажности измельченных материалов

Влажность потока зерна

Экспресс-определение влажности бетона, цемента и т.д.

10…30


10…45(пшеница)

15…35(ячмень)


10…90


10..50


5…40


5…30


10…60


10…40

15…80

При влажности до 17% -1, выше -1,5


4


1,5


При влажности 5-17%-1, при 17-25-1,5,выше-3

При влажности 5-15%-1, выше1,5

При влажности

10-20%-1,20-35%-1.5, свыше35%-4

10-20%-1,свыше-1,5

15-25%-1

25-40%-2

40-60%-4,60-80%-7



5…50







10-100



12







2



Таблица 1. Влагомеры.
